Как отличить УЗО от дифавтомата визуально: описываем все нюансы

Электрическая безопасность собственного жилища волнует любого владельца квартиры, а техническая терминология защитных модулей так запутана, что непосвященный человек легко может ошибиться при их выборе.

Например, названия «Дифференциальный выключатель» и «Автоматический дифференциальный выключатель» на слух воспринимаются примерно одинаково, но в них заложена огромная разница.

В статье я подробно объясняю, чем отличается УЗО от дифавтомата простыми словами для начинающего домашнего мастера.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка.

Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.

Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата. В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется.

Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Как отличить дифавтомат и УЗО?

Для того, чтобы отличить УЗО от дифавтомата, важно понимать в чем принципиальная разница между ними.
УЗО — устройство защитного отключения, основная задача УЗО, защита от утечки тока. Таким образом, УЗО «замеряет» входящий и исходящий ток и, в случае, если устройство видит утечку, цепь размыкается.

У дифавтомата же задача более сложная. Ведь, по сути, любой дифференциальный автомат это УЗО + автоматический выключатель. соответственно, дифавтомат обладает признаками обоих устройств. Поэтому, для того, чтобы быстро определить, что перед нами, дифавтомат или УЗО, обращайте внимание на наличие признаков автоматических выключателей — такие будут у дифавтомата, но, при этом будут отсутствовать у УЗО.
Поэтому визуально отличить УЗО от дифавтомата можно по наличию класса срабатывания. Как мы уже говорили ранее — УЗО реагирует только на утечку и не защищает от превышения номинального тока. А вто автоматический выключатель (и дифавтомат) отлично защищают проводку от чрезмерных нагрузок. Более того, автоматы и дифавтоматы делятся на классы срабатывания.

Данная характеристика показывает, как быстро и при каком превышении тока автоматический выключатель отреагирует и разомкнет цепь. Класс всегда указывается перед номинальным значением автомата. К примеру бытовой автоматический выключатель для линии розеток будет обозначаться как C16, где C —  это класс, а 16 — это номинальное значение автомата, при превышении которого, автомат разомкнет цепь.
Данный показатель присущ только автоматическим выключателям или дифавтоматам. В свою очередь, автоматический выключатель отличается от дифавтомата наличием кнопки ТЕСТ и показателями, которые свойственны УЗО, а именно ток утечки.
При этом номинальное значение у любого УЗО будет обозначаться в формате 25А — что означает 25 Ампер.

В итоге, если мы хотим понять, что перед нами: УЗО или дифавтомат, логика следующая:

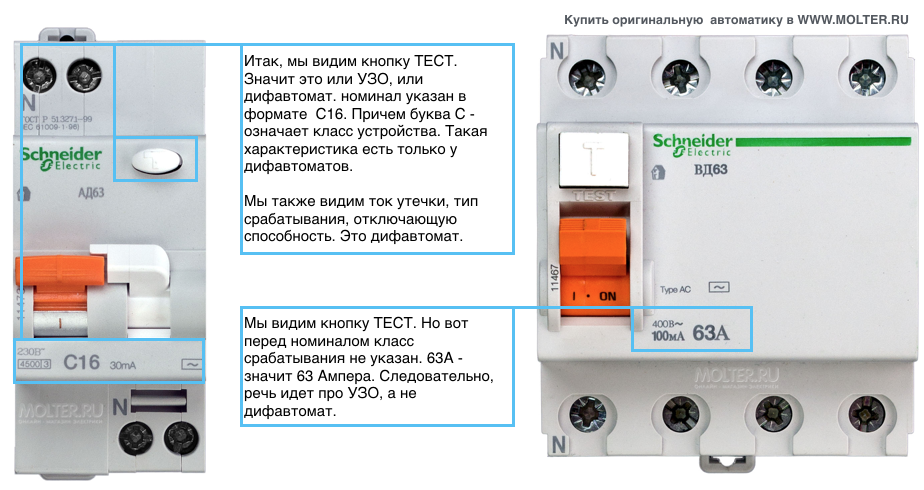

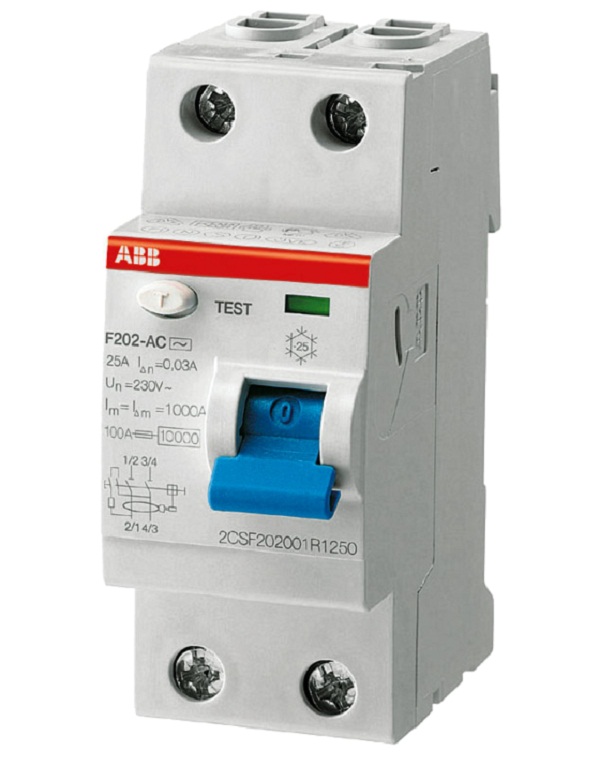

1. Смотрим на наличие кнопки ТЕСТ. Если она есть, то перед нами точно УЗО или дифавтомат.
2. Смотрим на обозначение номинального значения устройства:
— Если видим маркировку типа С25 или В16 — перед нами дифавтомат.
— Если маркировка выглядит в формате 25А или 40А — то речь явно идет про УЗО.

Назначение дифференциального автомата

Дифференциальный автомат представляет собой универсальное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения. Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя (два модуля). Таким образом в щитке места они занимают одинаковое, но дифференциальный автомат имеет дополнительно к функциям отслеживания утечек тока, еще и сработку по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощитке, следует устанавливать дифавтомат вместо связки УЗО + автоматический выключатель.

Дифавтомат имеет две защиты (два типа расцепителя):

  1. электромагнитный;
  2. тепловой.

Электромагнитный расцепитель сработает при превышении тока выше номинального в определённое количество раз. Это количество зависит от типа дифференциально автомата.

Справка! Для типа «А» превышение номинала будет в 2-3 раза, «В» — от 3 до 5, «С» — в 5-10 раз больше номинала, «D» — в 10-20 раз больше.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает при прохождении тока через автомат, превышающем номинальное значение, определённое время. Данное время нужно смотреть по времятоковой характеристике конкретного автомата. Чем больше превышение, тем быстрее отключится автомат.

Также стоит отметить, что стоимость дифавтомата существенно выше чем у УЗО.

Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

  1. значения номинальных токов;
  2. принципиальная внутренняя электрическая схема;
  3. специальные надписи и обозначения.

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

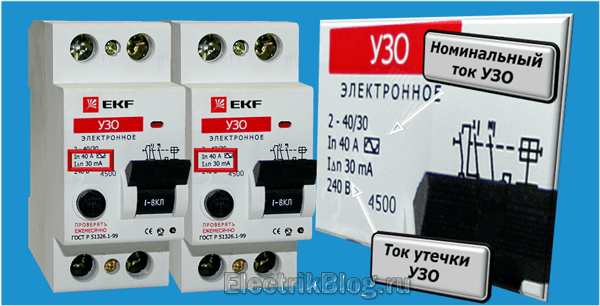

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А.

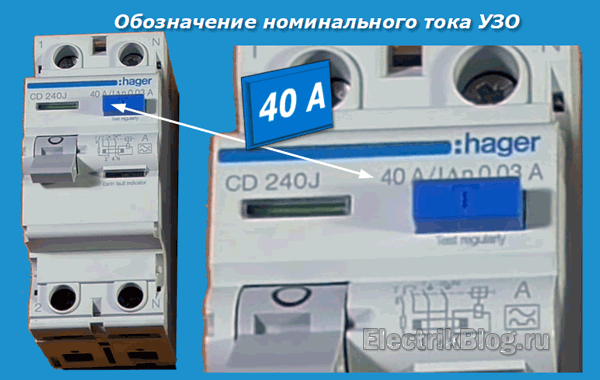

Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Токи утечек обозначаются в миллиамперах.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Это позволяет оптимально использовать защиту с разным типом оборудования.

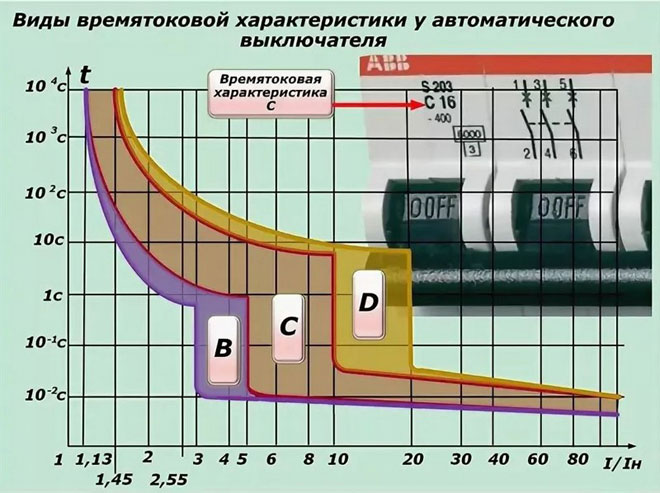

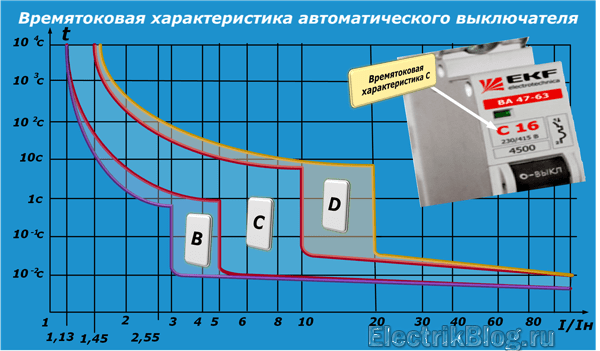

Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период.

Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

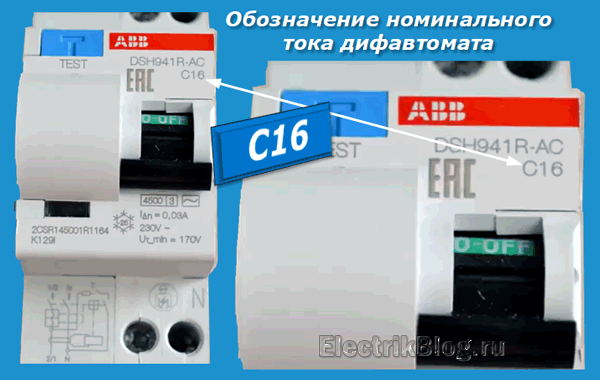

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16.

Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

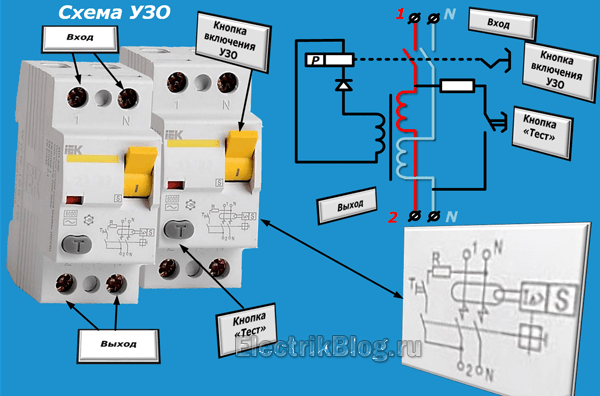

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами.

Он подразумевает срабатывание модуля при возникновении утечек.

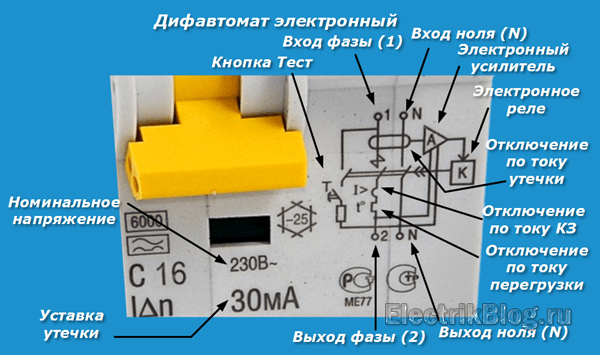

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

  • t° (превышение температуры и перегрузка);
  • I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

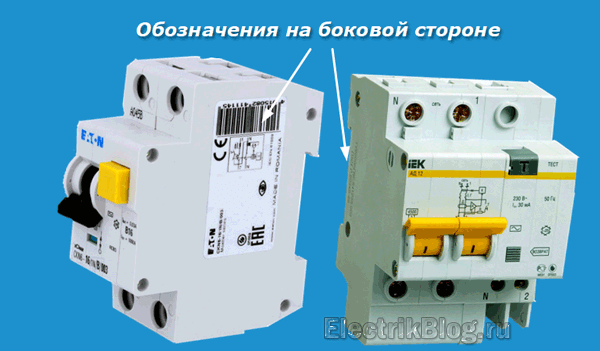

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения.

Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

Стоимость защит

Сравнивать по цене между собой два этих модуля — дело неблагородное: можно и ошибиться. Но общая тенденция в этом вопросе все же просматривается.

Для анализа необходимо рассматривать образцы от одного производителя с равнозначными параметрами.

Например, если покупаете устройство защитного отключения с номинальным током на 16 ампер и уставкой утечки на 30 мА, то под него подбирайте соответствующий автомат на очередной номинал стандартной шкалы токов 20 А того же производителя.

Складывайте их стоимость и получите сумму, которую надо сравнивать с ценой автоматического дифференциального выключателя. Увидите, что последний вам обойдется несколько дороже.

Если же вам потребуется установить несколько дифавтоматов, то разница общей цены покупки может достичь ощутимой величины.

Даю совет: при дефиците бюджета можно экономить на стоимости модулей за счет покупки и установки одного УЗО на несколько групп потребителей, объединенных отходящими линиями.

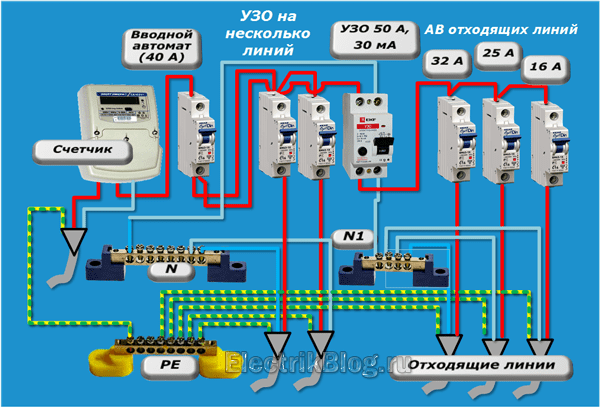

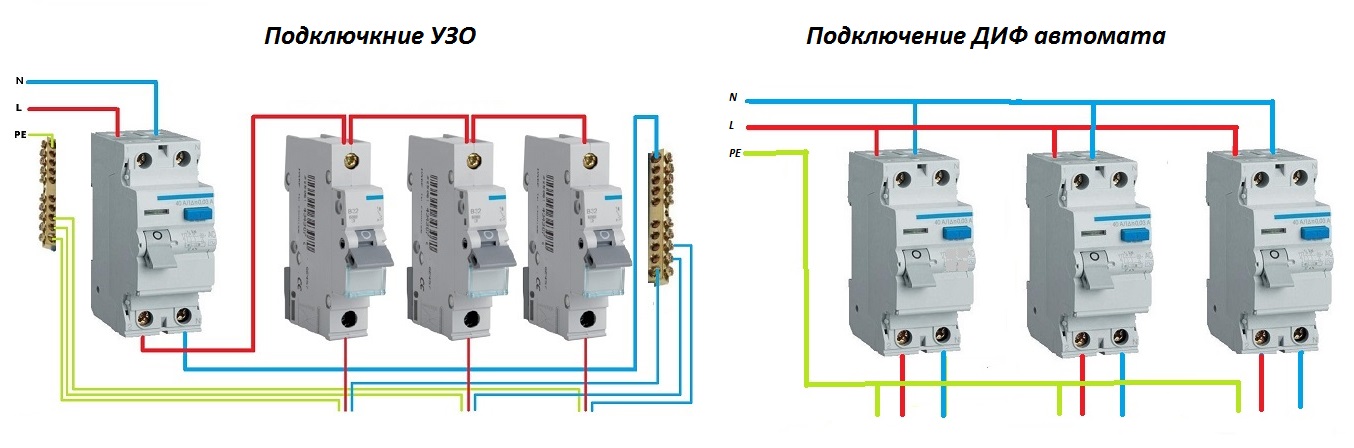

В такой ситуации эти линии достаточно разделить автоматическими выключателями, как показано на картинке ниже.

Однако такая схема подключения таит скрытый недостаток: при утечке тока на одной из линий произойдет отключение УЗО, а проверять придется их все по очереди, что займет больше времени.

Если же говорить о надежности и ремонтопригодности схем «УЗО + Автомат» или Дифавтомат, то следует учесть, что поломка любого из первых двух модулей обернется более дешевой покупкой, чем во втором случае.

Сводная таблица отличительных характеристик модулей

Всю свою информацию для простоты и краткости свел в таблицу сравнения характеристик рассматриваемых защит.

Для тех, кто хочет дополнительно посмотреть видеоролик по этой теме рекомендую работу владельца «Заметки электрика». Обязательно почитайте вопросы с комментариями под ним.

Насколько мне удалось объяснить, чем отличается УЗО от дифавтомата простыми словами решать вам. Поэтому жду ваши или вопросы по теме.

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.

Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.

Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.

Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.
