Как проложить кабель в траншее под землей согласно правилам

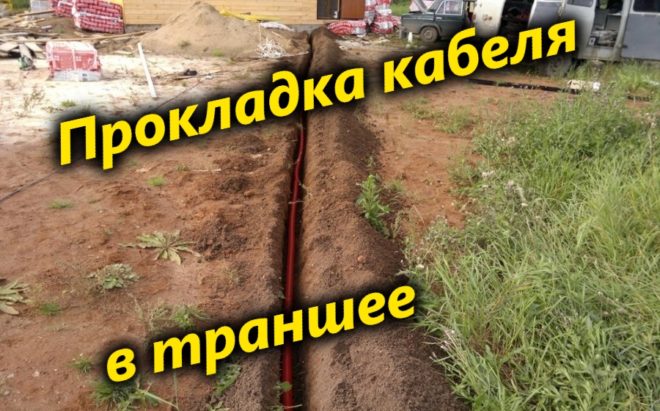

Прокладка кабеля под землей

При электрификации дачного участка любой хозяин задается вопросом: какой метод прокладки кабеля выбрать – воздушный или подземный. Несмотря на то, что протягивание электрических коммуникаций по воздуху обходится несколько дешевле и кажется более простым, чем прокладка кабеля под землей, оно имеет ряд недостатков. Так, если объекты находятся друг от друга на приличном расстоянии, понадобится устанавливать дополнительные столбы. Нависание проводов над головой также не доставляет удовольствия. Поэтому в большинстве случаев люди останавливают выбор на подземном способе. В этой статье мы разберем, как должна производиться прокладка кабеля в траншее, и каковы особенности выполнения этой работы.

Правила и технология укладки подземных электрических коммуникаций

Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:

  • Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.

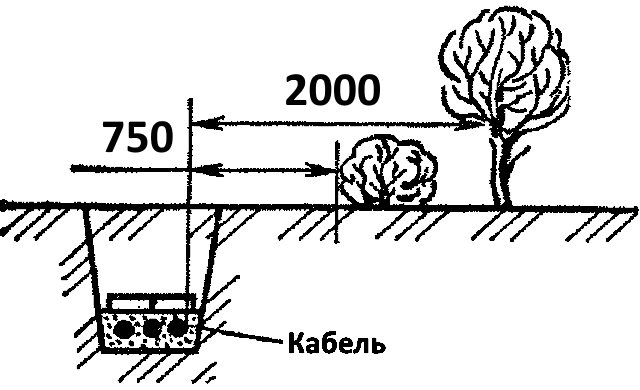

До деревьев должно быть не меньше 1,5 м

  • Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.

Эти приспособления используются также в местах, где траншея пересекается с водопроводными и газовыми магистралями. Укладывается защитный футляр и там, где невозможно заглубить кабель хотя бы на 0,5 метра или убрать с трассы крупные и твердые предметы.

  • При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
  • Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.

Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.

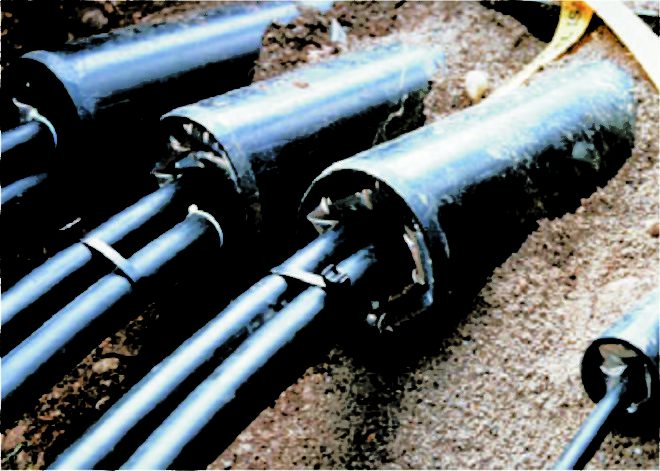

Защита для кабелей

Характеристики и классификация грунтов

Грунт — любая горная порода или почва, залегающая в верхних слоях земной коры.

Грунты имеют следующие основные характеристики, определяющие способы их разработки:

  • объёмная масса — масса 1 м3 грунта в естественном состоянии;
  • плотность — масса 1 м3 грунта в плотном состоянии;
  • сцепление — начальное сопротивление грунта сдвигу;
  • рыхление — увеличение объёма грунта при нарушении его естественной структуры (измеряют в процентах);
  • влажность — степень насыщения грунта водой (определяется в процентах, как отношение массы воды в грунте к массе твердых частиц);
  • угол естественного откоса — угол между горизонтальной плоскостью и боковой поверхностью земляного сооружения, при котором грунт находится в состоянии предельного равновесия.

По трудности разработки грунты классифицируются по одиннадцати группам (см. таблица 1).

Таблица 1. Классификация грунтов (согласно «Руководству по строительству линейных сооружений местных сетей связи»):

Наименование и характеристика грунтов Средняя объёмная масса в плотном состоянии, кг/м3 Группа грунта
Песок:
• естественной влажности с примесью гравия, гальки или щебня в количестве до 20 % объёма 1600 I
• то же — до 40 % по объему 1700 II
• сухой барханный и дюнный 1600 II
Глина:
• жирная, мягкая, а также насыпная, слежавшаяся, с примесью гравия, гальки, щебня и строительного мусора 1800 II
• тяжелая и мягкая ломовая, с теми же примесями, а также с примесью булыг до 10 % от объёма 1950 III
• твердая карбонная кембрийская 2000 IV
Грунт растительного слоя:
• без корней 1200 I
• с корнями 1200 II
• с примесью строительного мусора, щебня и гравия 1400 II
Супесок без примесей и с примесью гравия, гальки или щебня 1600 – 1900 I
Строительный мусор 1850 III
Суглинок:
• лёгкий и лессовидный 1600 I
• то же слежавшийся с примесью гравия и гальки или щебня в количестве до 10 % объёма 1750 – 1900 II
• тяжёлый с примесью булыг 1950 III
Чернозём и каштановый грунт 1200 – 1300 II
Гравий (галька):
• мелкий, размером до 20 мм 1700 I
• средний, размером до 40 мм 1750 II
• крупный, размером до 150 мм 1950 III
• мелкий и средний с примесью булыг массой до 10 кг 1900 III
Лесс:
• естественной влажности, рыхлый 1600 I
• то же с примесью гравия и гальки 1800 II
• сухой 1750 II
• плотный 1800 III
• отвердевший 1800 IV
Гипс 2200 IV
Известняк:
• мягкий 1200 V
• мергелистый слабый 2300 IV
• крепкий плотный 2700 VII
• крепкий долометизированный 2800 VIII
• плотный окварцованный 2900 IX
Дресва 1800 IV
Торф 600 I
Туф 1100 V
Песчаник:
• выветрившийся 2200 V
• слабый 2500 VI
• глинистый 2200 VI
• очень плотный 2700 VIII
Шлак:
• котельный рыхлый 756 I
• слежавшийся металлургический 1000 II
• металлургический невыветрившийся 1500 IV
Грунты, гнейсы, фюриты и др.:
• сильно выветрившиеся 2200 – 2600 V – VII
• не тронутые выветриванием 2800 – 3300 VIII – XI

Наиболее часто встречающиеся грунты на территории РФ относятся к I, II и III группам.

В НПА «Правила применения оптических кабелей связи, пассивных оптических устройств и устройств для сварки оптических волокон» даны требования к кабелям, прокладываемым в грунт по условиям устойчивости от растяжения (см. табл. 2) и от раздавливания (см. табл. 3).

Таблица 2. Требования к устойчивости ВОК от растяжения:

Назначение ОК Допустимое усилие растяжения, не менее, кН
Подземные для прокладки:
• в ЗПТ 1
• в грунты 1 – 3 групп 2,5
• в грунты 4 – 5 групп 7
• в скальные грунты и грунты, подверженные мерзлотным деформациям 20
• через болото глубиной до 2 м 7
• через болото глубиной более 2 м 20
Подводные для прокладки:
• на переходах через водные преграды; 20
• на переходах через водные преграды; 25
• на морских прибрежных участках 50

Таблица 3. Требования к устойчивости ВОК от раздавливания:

Назначение ОК Усилие раздавливания, не менее, кН/100 мм
Подземные для прокладки:
• в ЗПТ 3
• в грунты 1 – 3 групп 4
• в грунты 4 – 5 групп 7
• в скальные грунты и грунты, подверженные мерзлотным деформациям 10
• через болото глубиной до 2 м 4
• через болото глубиной более 2 м 10
Подводные для прокладки:
• на переходах через водные преграды; 10
• на переходах через водные преграды; 10
• на морских прибрежных участках 15

Завод по производству оптического кабеля «Инкаб» предлагает широкую линейку кабелей для прокладки в грунт, в ЗПТ и подводной прокладки. Из этого спектра кабелей следует выделить стандартный кабель в грунт марки ДПС (https://incab.ru/optical-cable/in-ground/dps/). Кабели марки ДПС производятся с допустимой раздавливающей нагрузкой от 4 кН/100 мм и допустимой растягивающей нагрузкой от 7 до 80 кН.

Подписывайтесь на канал ВОЛС.Эксперт

Показываем, как правильно выполнять монтаж оптических муфт и кроссов, разбираем частые ошибки, даем полезные советы специалистам.

YouTube

Параметры траншеи для укладки электролинии

Определившись со схемой прокладки, нужно выкопать траншею, придерживаясь при этом следующих размеров:

  • Глубина прокладки кабеля должна составлять 0,7-0,8 м.
  • Если укладывается один проводник, то ширина траншеи, использующейся для прокладки кабеля, должна составлять 0,2-0,3 м; если же прокладываемых электропроводов два и более, необходимо рассчитывать ее таким образом, чтобы между нитями, проходящими по дну, было как минимум 0,1 м.

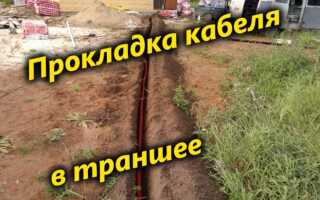

Порядок и параметры подземной укладки кабеля на видео:

Типы траншей

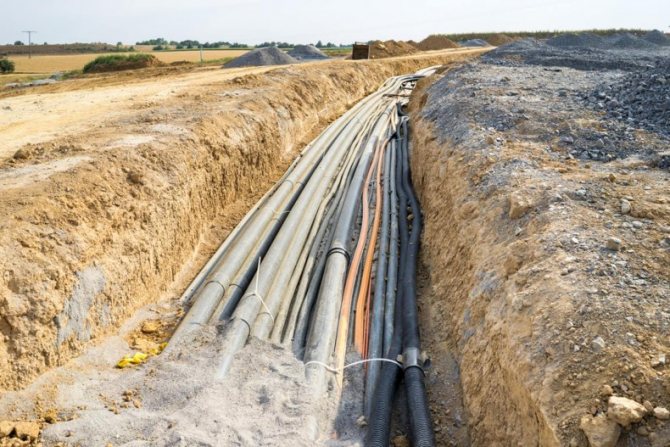

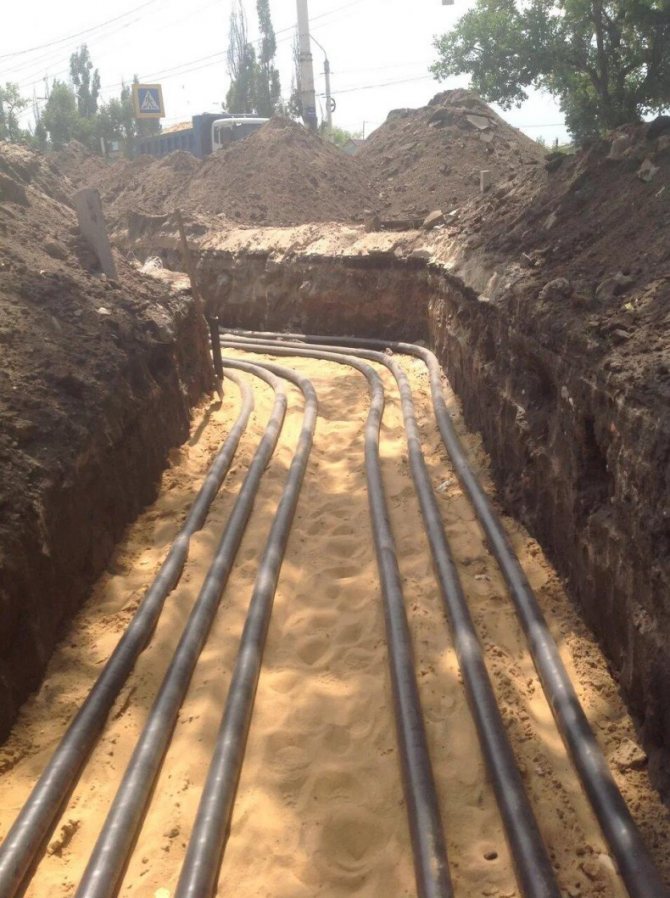

На фото кабеля в траншее видно, что существует большое количество видов траншей. Всего их 15 разновидностей, и главным различием является ширина прокладываемого пути. Однако помимо этого также влияют и другие факторы. В первую очередь учитывают особенность почвы на конкретном участке, возможные опасные зоны.

Немалое влияние оказывает необходимость создавать углы и изгибы при прокладке кабелей, в некоторых случаях это может усложнить процесс работ.

Выбор того или иного типа полностью зависит от перечисленных выше параметров, также от количество проводов, которые будут опускаться на дно траншеи, а также их мощности.

Порядок прокладки кабеля в земле

Выкопав траншею, нужно:

  • Убрать из нее корни, камни и другие предметы с твердыми и острыми краями, иначе при укладке они могут стать причиной повреждения изоляции.
  • Выровнять дно, а затем утрамбовать. Идеальной ровности добиваться необязательно, главное – чтобы не было резких перепадов.
  • Засыпать дно песком и разровнять таким образом, чтобы толщина слоя составляла приблизительно 0,1 м. Подойдет обычный карьерный песок из котлованов, но в нем не должно быть посторонних предметов, способных повредить электрокабель, поэтому перед засыпкой он должен быть просеян. Чтобы на дне не было явных неровностей, этот материал после засыпки в траншею тоже нужно утрамбовать.

Дно траншеи засыпается песком

  • Осмотреть изоляцию электропроводов для выявления возможных повреждений. Если есть возможность, прозвонить их мегаомметром, чтобы проверить на обрыв (за неимением этого прибора можно воспользоваться обычным мультиметром). Обнаружив повреждения, их нужно заделать.
  • Уложить кабель на песчаное дно траншеи легкими волнами, без натяжки.

В тех местах, где необходимо, защитить проводник футлярами.

  • Зарисовать план прокладочной трассы, отметить на нем ориентиры и расстояния до объектов – это упростит в дальнейшем ремонтные работы, если в них возникнет необходимость.
  • Засыпать уложенный электрокабель сверху песком, также предварительно просеяв материал. После этого песчаный слой (приблизительно 0,1 м), нужно утрамбовать ногами.
  • Следующим слоем насыпать ранее вынутый грунт, также удалив из него опасные для проводки предметы, выровнять и утрамбовать. Толщина этого слоя должна быть равна 0,15-0,2 м.
  • Затем канава полностью засыпается землей несколько выше уровня поверхности. Это нужно для того, чтобы после естественного уплотнения и оседания почвы на месте укладки не образовалось углублений.

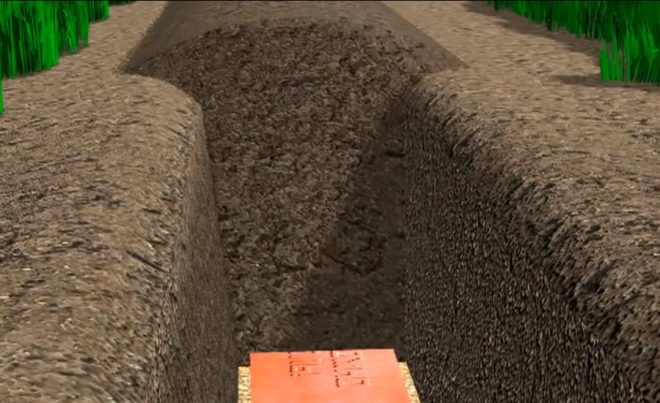

Траншея засыпается с небольшим бугорком для запаса при усадке

После выполнения перечисленных этапов линию можно подключить к нагрузке, предварительно прозвонив ее для проверки на целостность.

Теперь вы знаете, как проложить кабель в земле с соблюдением установленных норм. Далее мы рассмотрим несколько нюансов, касающихся этой работы.

Проектирование ВОЛС в грунт

Инженерные изыскания и юридические аспекты

Для начала проектирования ВОЛС в грунт необходимо выполнение ряда условий.

Необходимо наличие задания на проектирование, в котором должно указываться, помимо всего прочего, способ прокладки ВОК (в нашем случае «в грунт»), место прокладки (откуда-куда, по такой-то территории), примерная трасса прокладки ВОК.

Необходимы инженерные изыскания. Следует выехать на место предполагаемого линейного объекта и провести так называемые «полевые работы», то есть выполнить следующие виды изысканий:

  • инженерно-геодезические (геодезия — наука, изучающая формы и размеры Земли и занимающаяся измерением земельных площадей);
  • инженерно-геологические (геология — наука о строении, составе и истории земной коры, о методах изыскания полезных ископаемых);
  • археологические (археология — наука, изучающая быт и культуру древних народов по сохранившимся вещественным памятникам);
  • инженерно-гидрометеорологические (гидрометеорология — научная дисциплина, часть метеорологии, изучающая процессы, происходящие в гидросфере и атмосфере Земли, обобщающая данные гидрологии и метеорологии);

Необходимо наличие ответа от уполномоченных органов об отсутствии особо охраняемых природных территорий (ООПТ). Если предполагаемая трасса ВОЛС проходит по ООПТ, то следует поискать другое место для трассы, так как по таким территориям прокладывать кабели нельзя. Также необходим ответ государственной инспекции по охране объектов культурного наследия. Если предполагаемая трасса ВОЛС проходит по объектам культурного наследия, то следует поискать другое место для трассы, так как по таким территориям прокладывать кабели нельзя – нарушается «культурный слой».

Следует выявить собственников земель, по которым будет проходить трасса, и получить от них разрешение на прокладку.

Следует выявить пересечения (трубопроводы, кабели, ВЛЭП, канализация, дороги, реки и др.) и запросить ТУ у владельцев (оперативных управляющих).

На этом список не ограничивается.

Техническая сторона

В результате инженерных изысканий должны получиться климатическая, географическая, инженерно-геологическая и гидрологическая характеристики района строительства. Эти характеристики «ложатся» в проект. И именно исходя из этих характеристик выбирается тип кабеля и способ его прокладки для отдельных участков предполагаемой трассы.

Например, имеем район строительства с преобладанием равнинной местности без леса. Грунт рассматриваемого района строительства относится к «грунту растительного слоя без корней», то есть группа грунта по сложности разработки — I (см. таблица 1). По трассе есть пересечения с крупной рекой (ширина — 50 м, глубина 5 м) и несколькими ручьями. Также есть пересечение с железной дорогой. Исходя из этих характеристик, принимаем решение на основном участке трассы прокладку вести кабелеукладчиком, пересечения с рекой и железной дорогой выполнить в пластиковой трубе (ЗПТ) используя ГНБ. Ручьи, в ввиду их малости, будем проходить кабелеукладчиком. Исходя из выбранного способа прокладки и характеристик грунта (см. табл. 2 и 3), выбираем кабель:

  • для основной части трассы для прокладки кабелеукладчиком выбираем кабель марки ТОС-П-08У7кН (допустимая раздавливающая нагрузка — 7 кН/100мм, Dкаб=9,5мм), так как современные кабелеукладчики позволяют укладывать кабель с МДРН от 7 кН;
  • для прокладки кабеля на пересечениях (ж/д и река) выбираем трубу ЗПТ 32/3,0 и кабель ДПО-П08У(1х8)-1,5кН (допустимая раздавливающая нагрузка — 3 кН/100мм, Dкаб=6мм).

В проекте следует, помимо всего прочего, отобразить план трассы и продольный профиль трассы, полосу отвода, план переходов, структурную схему, схемы разварок в муфтах. Если будет использоваться ГНБ — то необходимо составить профиль скважины. Также необходимо в проекте отобразить мероприятия по рекультивации земель.

Воспользуйтесь нашим бесплатным конфигуратором подбора оптического кабеля, муфт и аксессуаров и проектирования грунтовых линий связи. Для использования необходимо только зарегистрироваться на сайте.

Перейти в конфигуратор

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

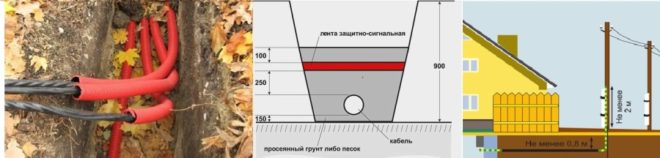

Провод в защитной гофре

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

Вы можете заказать проектирование электрических сетей для следующих объектов:

Наименование услуги Цена за единицу (руб.) Примечание
Подготовка и разработка грунта От 149 за м.п Стоимость зависит от состава / типа грунта и протяженности траншеи
Монтаж кабеля в подготовленной траншее не более 16 мм. кв. От 149 за м.п. Стоимость изменяется в зависимости от сечения кабеля и длины линии
Монтаж кабеля в подготовленной траншее от 16 мм. кв. и не более 35 мм. кв. От 199 за м.п. Стоимость зависит от сечения кабеля и длины линии
Монтаж кабеля в подготовленной траншее от 35 мм. кв. и не более 95 мм. кв. От 269 за м.п. Стоимость зависит от сечения кабеля и длины линии
Монтаж кабеля в подготовленной траншее от 95 мм. кв. и не более 240 мм. кв. От 319 за м.п. Стоимость зависит от сечения кабеля и длины линии
Проведение маркировки кабелей и их концов 49 за шт.
Подготовка для кабеля песчаной подушки От 49 за м.п. Стоимость зависит от состава и типа грунта, а также протяженности траншеи
Подготовка дорожных покрытий и нарезка на них швов От 749 за м.п. Выполняется только при наличии такой необходимости
Установка муфт концевых От 4 499 за шт. Стоимость зависит от количества
Проведение комплексных измерений смонтированных парных кабелей с использованием постоянного тока 9 990 за шт. При наличии более одного кабеля все последующие обслуживаются по цене 4000 рублей
Уборка мусора на участке Договорная Выполняется только при наличии такой необходимости
Организация мест, где будет происходить пересечение кабельных линий с водопроводами, газопроводами и прочими коммуникациями От 1490 за шт. Стоимость зависит от типа пересечения
Работы по возвращению целостности покрытия дорог Договорная за м.п. Стоимость зависит от объема работ
Монтаж труб из асбоцемента От 79 за м.п. Стоимость зависит от протяженности линии
Проделка в бетоне отверстий под кабель 2999 за шт.
Подготовка слоев, уплотняемых трамбовкой От 49 за м.п. Стоимость зависит от состава и типа грунта, а также протяженности траншеи
Подготовка и организация ввода под кабели в здание 1490 за шт.
Засыпка траншеи грунтом От 74 за м.п. Стоимость зависит от состава и типа грунта, а также протяженности траншеи
Подготовка и открытие ордера на проведение земляных работ* 19 900 за шт.
Вызов специалиста от МКС для проведения осмотра кабеля и траншеи* 4 900
Вызов трассировщиков с целью нанести трассы на планы кабельных линий От 4 900 за шт. Стоимость зависит от района
Лабораторная проверка характеристик кабеля 9900
Проведение работ по погрузке и разгрузке материалов Договорная

Узнайте стоимость услуг для Вас!

Звоните

Кусковое соединение

Для прокладки лучше использовать цельный кабель, но если нет возможности найти отрезок провода нужной длины, соединять два провода лучше на поверхности земли, внутри герметичной монтажной коробки. Такое соединение легко обслуживать, а при необходимости – переделывать. Помещать его в самодельную муфту и закапывать в землю не рекомендуется – контакт будет быстро нарушаться, и для его восстановления траншею каждый раз придется раскапывать.

Правильно сделанное соединение кабелей

Для сравнения на видео показано изготовление полноценной муфты, которую можно прятать под землю:

Расчет радиуса изгиба

Большое внимание следует уделить изгибам траншеи. Прямые углы недопустимы из-за большого риска повреждения кабеля. Радиус изгиба зависит от диаметра кабеля и его материала, измеряется в отношении диаметра к длине кривой изгиба:

  • кабели с бумажной изоляцией и алюминиевой оболочкой требуют наибольшего значения — кривая изгиба = 25 диаметров;
  • кабели с бумажной изоляцией и свинцовой оболочкой изгибаются чуть лучше — кривая изгиба = 15 диаметров;
  • бронированные кабели с ПВХ изоляцией — кривая изгиба = 10 диаметров;
  • небронированные кабеля с ПВХ изоляцией — кривая изгиба = 6 диаметров.

Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Если же закладная не была сделана в ходе строительных работ, в фундаменте необходимо просверлить дыру, в которую затем вставляется и фиксируется труба.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Зеземление бронированного кабеля

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Проводка под землей на даче

В случае, если провода идут внутрь построек, то вам потребуется траншея глубиной около 75 сантиметров. Для внешнего освещения глубину можно уменьшить на 20–25 сантиметров. В месте прокладки не должно быть предметов, способных нарушить изоляцию проводов. На дне нужно сделать специальную «подушку» из песка, глубиной в четверть штыка лопаты.

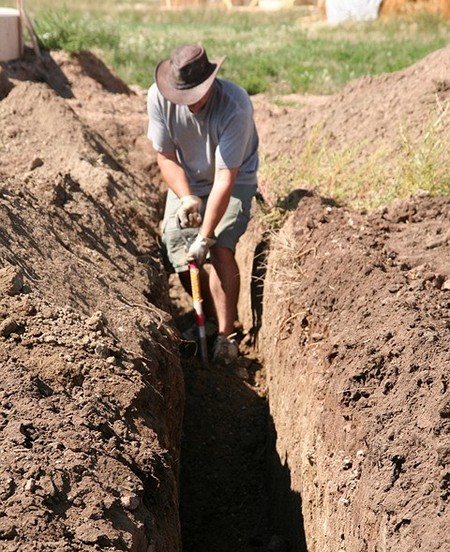

Проводка под землей

На даче лучше всего использовать силовые кабели ВВГ. Так как они не требуют дополнительной защиты от влаги. Толщина сечения не менее 4 миллиметров.

По возможности рекомендуется укладывать провода в полиэтиленовые трубы.

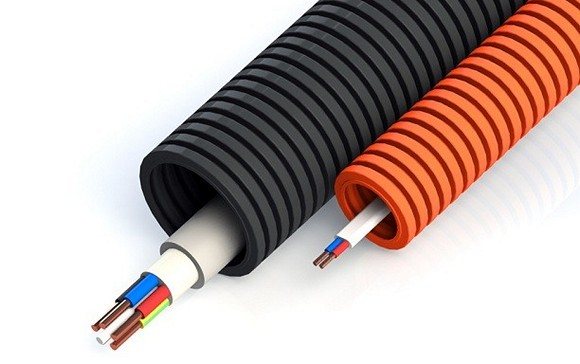

Гофра

Перед началом работ проверьте качество изоляции на предмет трещин и проколов. Если оболочка цела, то можно приступить к укладке. Внутри трубы провода должны лежать свободно, без натяжения.

После того, как укладка кабеля в траншею будет выполнена, засыпьте его песком так, чтобы он полностью скрылся. Далее положите небольшой слой грунта и поместите поверх него сигнальную ленту. Затем можно засыпать яму полностью.

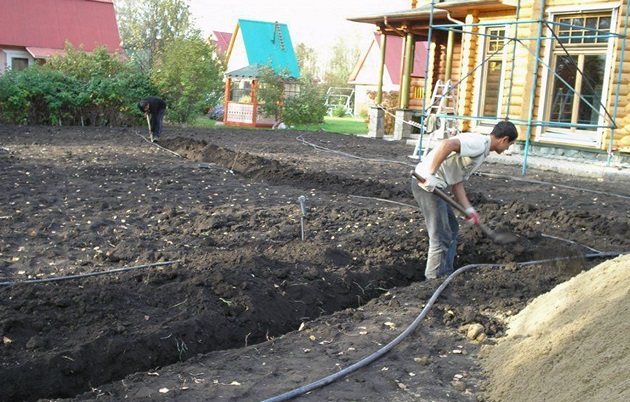

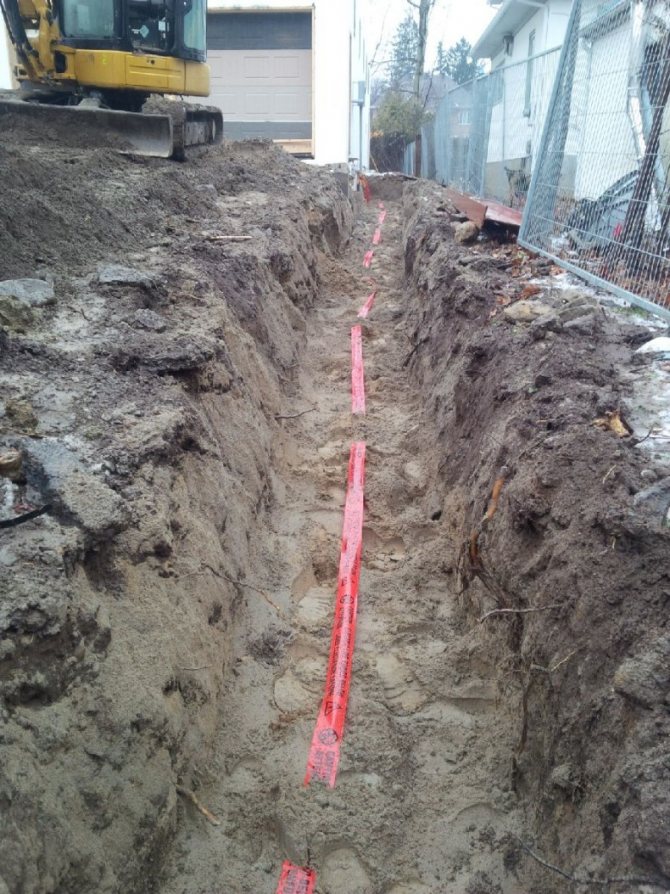

Траншея

Особенности зимней прокладки подземных электролиний

Если обстоятельства таковы, что заниматься этой работой приходится в условиях низкой температуры, то при ее выполнении необходимо учитывать несколько рекомендаций:

  • Перед укладкой проводника в траншею его необходимо согреть в теплой комнате. Можно сделать это быстрее, воспользовавшись трансформатором, но только в том случае, если вы обладаете навыками и опытом такой работы.
  • Теплый кабель нужно уложить в траншею. Работать при этом следует быстро, чтобы не дать ему промерзнуть. Если температура на улице – 15-20 градусов ниже нуля, то на укладку отводится не более получаса. Если мороз еще сильнее, монтаж силовой линии производить нельзя.

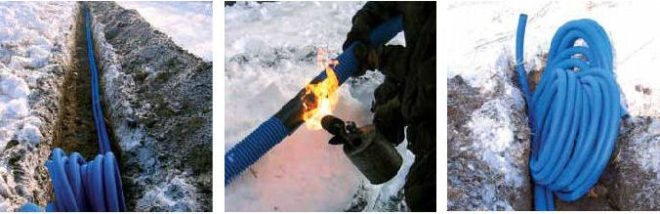

Прогрев кабеля в зимнее время

  • Допускается прокладывать подземную линию без подогрева в нижеперечисленных случаях:
    1. Если используется электрокабель высокого давления, а температура воздуха равна -5 градусов и выше.
  • Если используется провод с простой изоляцией, а температура воздуха равна -7 градусов и выше.
  • Если используется проводник с изоляцией из резины или ПВХ, а температура воздуха не ниже -15 градусов.
  • Если жилы изолированы полиэтиленом или резиной, а кроме того, имеют дополнительную оболочку из свинца.

В этой статье мы подробно разобрались с вопросом, как проложить кабель под землей и каковы особенности этой процедуры в различных условиях. Работа эта, несмотря на трудоемкость, не является слишком сложной в техническом плане. Самое главное – учитывать требования ПУЭ и изложенные в этом материале рекомендации.

Установка приспособлений для раскатки

Кабельный барабан устанавливается на специальный домкрат с центральной осью и поднимается на небольшое расстояние над уровнем земли. Далее по всей длине траншеи располагают ролики, которые снижают силу трения при протяжке кабеля. Также из-за незначительной ширины траншеи ролики могут ставиться рядом с ней. Существует несколько типов роликов: прямые, угловые, направляющие, для схода с барабана. Каждый имеет свое место в системе в зависимости от ее конфигурации.

Подобные системы применяются при укладке кабелей больших сечений. Они имеют огромную массу, и без специальных приспособлений их будет невозможно продвинуть даже не несколько метров.

Процесс раскатки

Кабельный барабан немного разматывается, и за конец кабеля цепляется трос. Он в свою очередь может быть подцеплен к лебедке, служебному автомобилю или трактору. После кабель с небольшой скоростью (до 2 км/ч) начинают разматывать. Рабочие должны следить за тем, чтобы конец двигался строго по роликам, корректируя его направление по ходу движения. Чтобы при подходе к направляющим роликам с закрытыми гранями каждый раз не отцеплять трос, его нужно заранее пропустить через них. То же самое необходимо сделать с трубами, тоннелями и другими закрытыми системами.

Работы далеко не всегда получается производить с использованием технических средств и кабельных валиков по всей длине траншеи. В таком случае бригада разматывает кабель вручную, погрузив его на плечо. При этом расстояние между людьми должно быть таким, чтобы нагрузка на каждого не превышала 30 кг, а кабель не провисал до земли.

Соблюдение дистанции до объектов

Существуют определённые нормы расстояния, которое требуется соблюдать при параллельной укладке кабеля возле других объектов:

  1. До соседнего кабеля между контрольными может быть любое расстояние, от силового к любому другому – от 10 см, а для проводов сторонней организации – от 50 см.
  2. До фундаментов дачных построек расстояние должно составлять не меньше 60 см, а под ними прокладывать кабель запрещено. Пространство между деревьями и проводом должно быть от 2 м (если в трубе, то можно прокапывать под деревом), а до кустовых растений – от 75 см.
  3. До любых труб газовой или водной магистрали расстояние должно составлять не меньше 2 м.
  4. До ЖД расстояние не должно быть меньше заявленной зоне отчуждения, до оси трамвайных путей 2,75 м, а до бордюра автодороги 1,5 м.

Важно придерживаться этих расстояний, чтобы избежать ситуаций с летальным исходом.

Пересекающиеся сети
Пересекающиеся сети Источник slide-share.ru

Ссылка на основную публикацию
