Как выбрать дифавтомат по мощности и току утечки

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Зачем менять дифавтомат

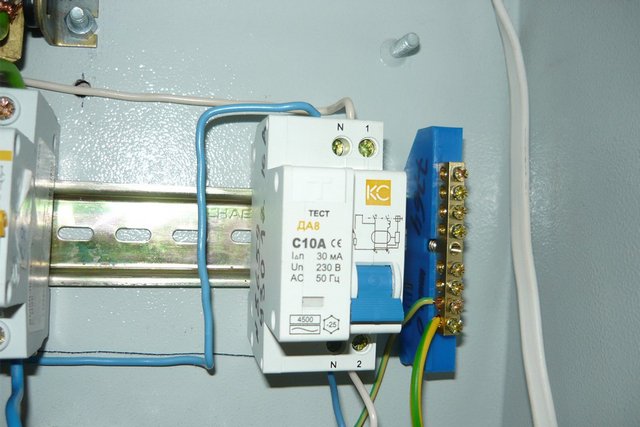

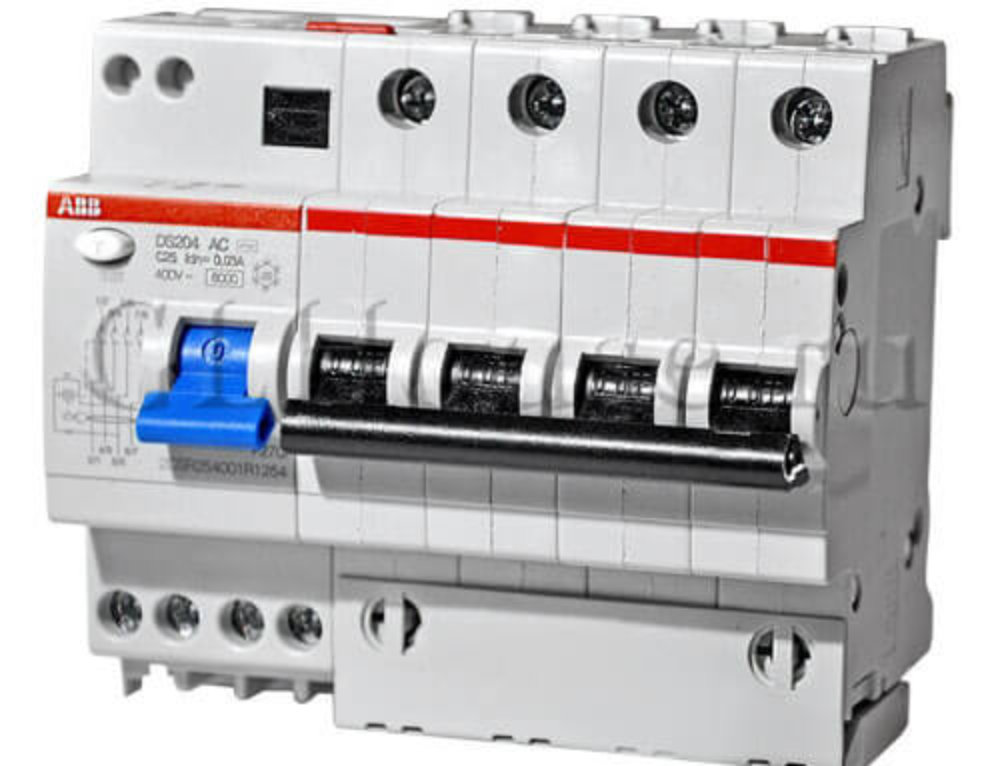

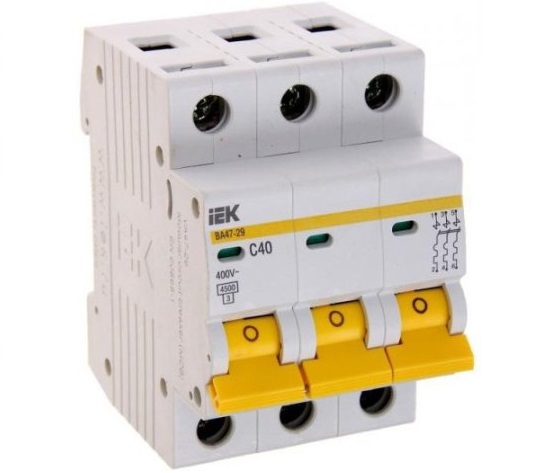

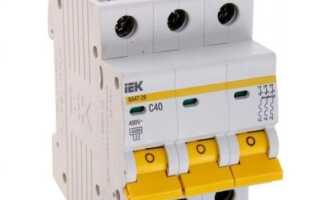

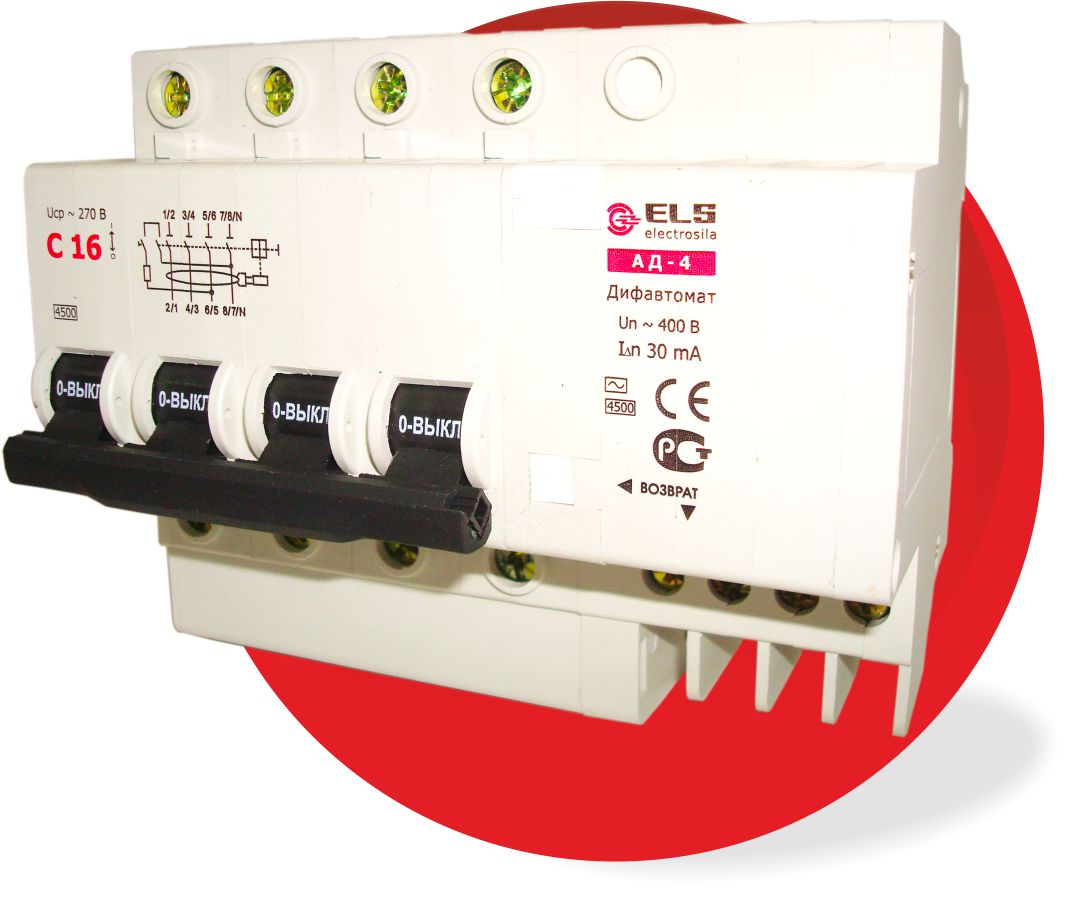

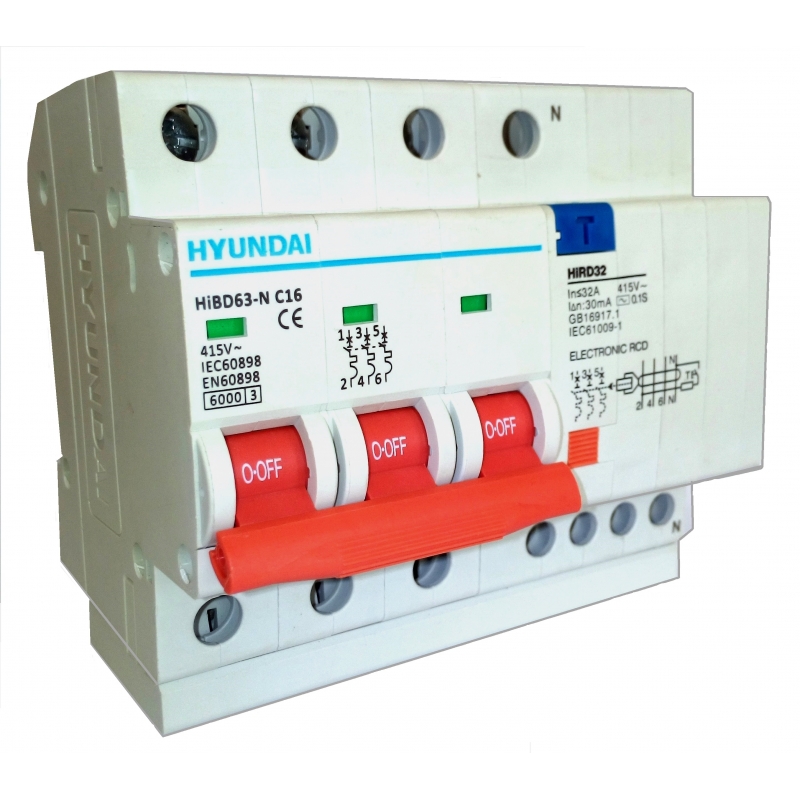

Трехполюсный дифавтомат

Электрические приборы должны иметь индивидуальную защиту. Раздельные автоматы АВ и УЗО требуют габаритного щитка, что не совсем удобно для квартиры. К тому же необходимо поставить УЗО со значением тока выше, чем номинальный ток АВ в 1-2 раза. Дифавтомат ставится только на линию оптимального тока для предотвращения перегрузки всей сети и коротких замыканий.

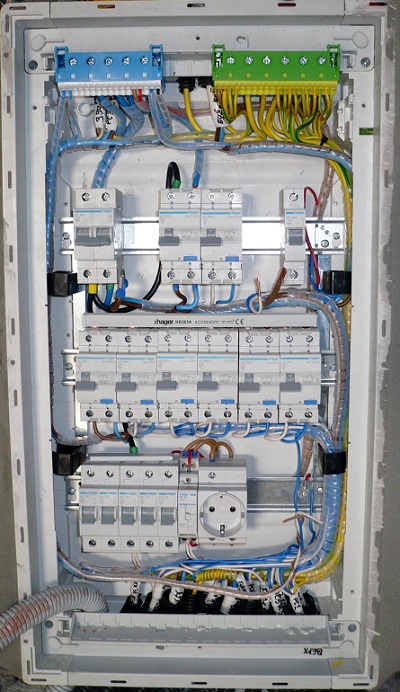

В небольшом щитке можно поставить качественное УЗО на вводе и маленькие автоматы для защиты отдельных линий. Однако затраты на оборудование будут больше, чем на несколько дифавтоматов, но это сэкономит место.

Срабатывание дифференциального автомата также возможно в ситуациях, когда УЗО просто не будет действовать.

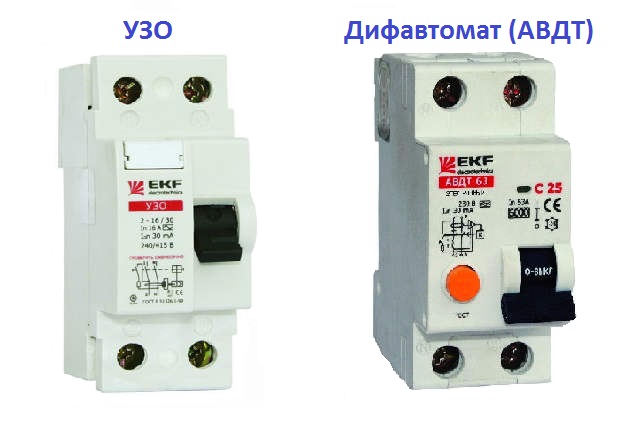

УЗО или дифавтомат

Планируя устройство электропроводки, в схеме которой используются устройства защиты, не лишним будут знания о том, что лучше выбрать, УЗО или дифференциальный автомат.

В случае выбора в пользу дифавтомата, необходимо разбираться в его характеристиках и понимать, сколько автоматов требуется устанавливать для безопасной работы всех электроприборов.

По назначению устройство защитного отключения и дифференциальный автомат очень похожи. Оба должны отключать подачу электроэнергии в случае утечки тока. Утечка может возникать при повреждении изоляции проводников, при воздействии влаги на контакты, при обрыве проводников и соединении их с землей.

В большинстве случаев обнаружить утечку тока в сети недостаточно. Необходимо еще защитить цепи от превышения нагрузки выше допустимой, и от короткого замыкания. Для этого в дополнение к УЗО необходимо ставить автоматический выключатель.

Выбор автоматического выключателя зависит от номинального тока в сети. При этом номинальный ток УЗО должен быть на ступень выше, чем у автомата.

Дифференциальный автомат не требует установки дополнительного автоматического выключателя. Учитывая эти особенности конструкции, можно обоснованно сделать выбор.

В пользу дифавтомата можно зачесть такие факторы:

  • меньшие габариты, чем у УЗО и автомата. Благодаря этому, облегчается компоновка распределительного щита, появляется возможность сделать его более компактным.
  • упрощенный монтаж. Значительно уменьшается количество проводов, соединений в щите, что снижает вероятность возникновения плохого контакта в местах подключений.

УЗО в паре с автоматом позволяют удешевить конструкцию распределительного щита. Установленные по отдельности, они облегчают диагностику неисправностей электропроводки. Учитывая, какое из двух устройств отключилось, можно определить характер неисправности, что в дальнейшем облегчит поиск места и устранение.

Последнее преимущество, правда, весьма спорное, так как современные дифференциальные автоматы могут выключать дифреле или автомат, входящие в их конструкцию, по отдельности.

Итак, для того, чтобы сделать защиту электроустановки надежнее, в большинстве случаев лучше применить дифференциальный автомат.

Как работает дифавтомат и от чего защищает

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Преимущество автоматического выключателя дифференциального тока – наличие в одном корпусе УЗО и АВ. При защите контролируемой сети от токов перегрузки и короткого замыкания он срабатывает как автоматический выключатель. Функции УЗО устройство выполняет в случаях предотвращения поражения человека токами утечки и устранения рисков возгораний.

Замена стандартных приборов на дифференциальный автомат обеспечивает:

  • защиту владельцев и обслуживающего персонала от поражения током;
  • предотвращение токовой утечки;
  • целостность электросети в случаях колебания напряжения.

Подключение дифавтомата предусматривает организацию заземления.

Основные параметры

Чтобы понимать, как выбрать дифференциальный автомат, надо разбираться в его характеристиках. Для установки в квартире жилого дома, дифференциальный автомат должен отключаться при значении дифференциального тока не более 30 миллиампер. Это общее требование, предъявляемое правилами устройства электроустановок (ПУЭ).

Такое значение обосновано. Для организма человека считается опасным постоянный ток величиной 50 мА, и переменный в 10 мА.

Второй параметр, по которому производится выбор дифавтомата, это номинальный ток. Он должен соответствовать максимальному значению тока на защищаемом участке цепи. Зависит этот параметр от количества нагрузки и применяемого проводника. Этот же параметр учитывается и при защите от КЗ (короткого замыкания).

Как рассчитать и определить нужный «для себя» дифавтомат?

Расчет производится по аналогии с обычным автоматическим выключателем. Определяется сила тока при максимально возможной нагрузке. Для этого существует формула

I = P/U,
где P — мощность сети (Вт),
а U — напряжение (В).

Мощность легко узнать в инструкции к электроприбору, также она часто указана на его корпусе.

В качестве примера возьмем расчет дифа для средней жилой квартиры. И так, в нашем случае, в квартире может быть следующая электроника:

Электроприбор

Средняя мощность

Суммарная мощность

3830Вт

На первый взгляд, максимальная сетевая нагрузка равна 3830 Вт (3,83 кВт), но предположим, что в квартире все потребители никогда не будут работать одновременно. Например, маловероятно, что одновременно будет работать пылесос, утюг и стиральная машина с посудомойкой.

Поэтому, из данного набора выберем наиболее мощные электроприборы: утюг (800 Вт) и стиральную машину (380 Вт). Итоговая нагрузка получилась:

100 Вт + 150 Вт + 380 Вт + 1500 Вт +200 Вт + 800 Вт = 3130 Вт (3,13 кВт).

В однофазной сети (220 В) сила тока при этом будет равна:

3130 Вт / 220 В = 14,2 А.

Ближайший по номиналу дифавтомат — 16А, его и берем. Как правило, на вводе в однокомнатные квартиры ставят дифы на 16А и 20А. При наличии электроотопления лучше выбрать на 25А или 32А.

Аналогичным образом рассчитывается диф для розеточных групп и освещения в комнатах. Например, чтобы защитить единственную розетку для бойлера (1500 Вт), понадобится дифавтомат на:

1500 Вт / 220 В = 6,8 А (ближайший номинал — 10 А).

Для защиты трехфазной сети лучше выбрать набор УЗО + автомат. Расчет силы тока для 380В производится по формуле:

I = P / U√3.

Например, для защиты трехфазной электроплиты (3,5 кВт) понадобится дифавтомат на:

3500 Вт/ 380В × 1,7 = 5,4 А (ближайший номинал — 6А).

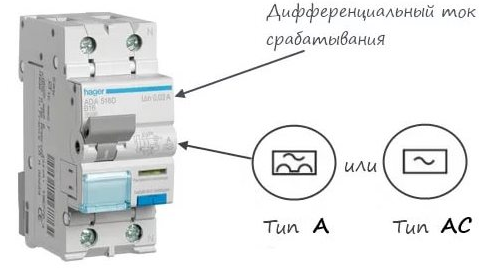

Характеристика расцепления «A» или «AC»?

Более популярный тип «AC» — срабатывает исключительно на переменный ток с синусоидной кривой. Чаще всего это происходит из-за повреждения изоляции бытовой техники (холодильники, стиральные машины, бойлеры и прочее), когда оголенная фаза касается металлического корпуса.

Но иногда в электроприборах возникают утечки, на которые дифференциальная защита не срабатывает. Например, она не реагирует на постоянный или пульсирующий ток, образующейся в блоках питания электроники. Тем не менее «AC» — самый простой и распространенный диф, и еще такая защита на 30% дешевле, чем «A». Как правило, на корпусе маркируются значком в виде синусоиды.

«A» — более чувствительный расцепитель, предотвращающий любую утечку, включая пульсирующий и постоянный токи, вырабатываемые в электронике с микросхемами, начиненными полупроводниками (резисторами, тиристорами, диодами и т.д.). Это более чувствительная защита. Маркировка в виде синусоиды сверху и двух кривых снизу.

Европейские страны постепенно отказываются от «AC», переходя на «A», как более надежный и безопасный. Тем не менее «AC» можно свободно применять для электроприборов без электронной «начинки». В инструкциях некоторых электроприборов указано, что они могут быть защищены только УЗО (или дифавтоматом) типа «A».

Где и сколько установить

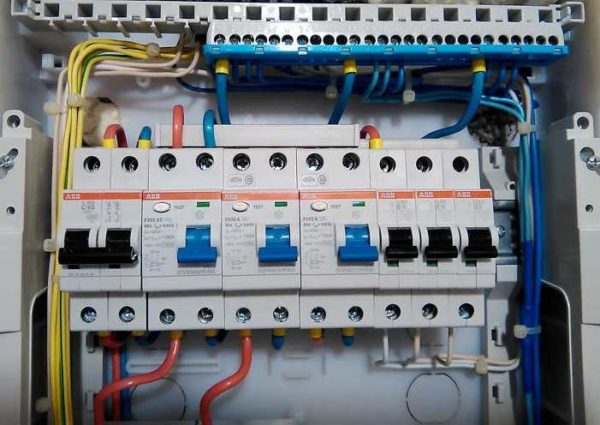

Для квартиры допускается установка одного дифференциального автомата в щиток, сразу после счетчика потребленной электроэнергии. После дифавтомата необходимо установить автоматические выключатели в количестве, необходимом для защиты всех групп потребителей.

Очевидно, что номинальный ток дифавтомата должен быть больше суммы аналогичных параметров автоматов, иначе возможно повреждение устройства при возникновении пиковой нагрузки.

Эта схема, являющаяся самой простой, не позволит быстро определить, на каком участке проводки произошла утечка тока, если дифференциальный автомат вдруг сработает.

При большом количестве электроприборов, в многокомнатных квартирах, рекомендуется применять несколько дифов (дифференциальных автоматов).

Устанавливать их необходимо, в этом случае по селективности. После счетчика устанавливается основной дифавтомат. Его дифференциальный ток должен быть не менее 100 миллиампер, чтобы исключить срабатывание одновременно с последующими дифавтоматами.

После основного, на каждом ответвлении электропроводки, монтируются устройства с дифференциальным током не более 30 миллиампер. Основной дифавтомат должен предусматривать работу в селективном режиме. Для обозначения такой возможности на устройства защиты наносится маркировка в виде буквы S.

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

  • Розетки – автомат на 16А, тип С;
  • Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

  • Проточный водонагреватель;
  • Накопительный водонагреватель;
  • Электроварочная панель;
  • Электродуховой шкаф;
  • Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид Что представляет собой проходной выключатель Legrand, особенности схемы его подключения. Правильная и удобная установка розеток в квартире Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция

Какой тип расцепителя выбрать?

По внутреннему исполнению дифы и УЗО делятся на два типа: электронные и электромеханические. Вопреки распространенному заблуждению, тип расцепителя не влияет на рабочие параметры и технические характеристики. Какая же между ними разница?

Электромеханический расцепитель срабатывает за счет дифференциального трансформатора. При возникновении утечки в его вторичной обмотке возникает напряжение, действующее на поляризованное реле, расцепляющее контакты.

Электронный срабатывает только при наличии напряжения на фазе. В корпусе стоит микросхема с усилителем, с питанием от внешней сети. При потерях электроэнергии микросхема подает сигнал на механизм отключения, расцепляющий фазу. Такая схема стоит дешевле.

Главное отличие в том, что если сеть будет обесточена, то электронный диф не сработает. Но возможна ли в таком случае утечка? Чисто теоретически, да, за счет энергии накопленной в конденсаторах электроники, подключенной в сеть. Это очень редкие случаи, и скорее, исключения из правил.

На форумах часто можно найти нарекания на надежность электронных дифавтоматов, якобы не всегда срабатывающих. В большинстве случаев, это из-за неправильности подключения. Согласно ПУЭ, к дифзащите должна обязательно подключаться и фаза, и ноль. Если не подключить ноль, она будет работать как автомат, но нет гарантии, что сработает как УЗО. Вывод: при правильном подключении, все будет работать, независимо от конструкции расцепителя.

Какие марки лучше применять

Существует множество производителей комплектующих для электротехнических и электромонтажных работ. Учитывая характер применения и повышенные требования к надежности, при выборе дифференциального автомата необходимо учитывать рейтинг фирм, которые выпускают такую продукцию, а также конкретного производителя.

Многие фирмы размещают свои производства в развивающихся странах, что позволяет снизить затраты на производство. Часто, в таких случаях цена устройства оказывается более доступной.

Ниже представлены марки изделий наиболее распространенных производителей с описаниями. Эти описания помогут подобрать дифференциальные автоматы с учетом потребности и планируемых затрат. Описания представлены в порядке убывания качественных характеристик, по данным отзывов, опубликованных в сети.

Недопустимые ошибки при покупке

Прибор должен быть подключен соответствии с указанной схемой

Чтобы купить качественный дифавтомат, важно не допускать ошибок:

  • Установка прибора с поврежденным корпусом – вмятины и трещины приводят к поломкам из-за смещенных внутренних узлов.
  • Не выполненный тест в магазине – на специальных стендах проверяется работоспособность устройств.
  • Подбор прибора не по схеме – автомат не будет соответствовать вероятным нагрузкам и просто перегорит.
  • Использование проводов с неподходящим сечением – возможны риски коротких замыканий и перегораний электроприборов.

Чтобы правильно подобрать дифференциальное устройство, понадобится изучить маркировку, теххарактеристики и провести проверку прямо в магазине.

Иностранные модели

ABB – это самая известная, пожалуй, марка на рынке автоматических защитных устройств, которую выбирают сотни тысяч покупателей. Принадлежит совместной шведско-швейцарской компании. В настоящее время производства размещены более чем в ста странах.

По многочисленным отзывам, компания выпускает одни из лучших дифавтоматов. Цена может колебаться от 2000 до 4000 рублей на однофазные устройства, в зависимости от параметров и модели.

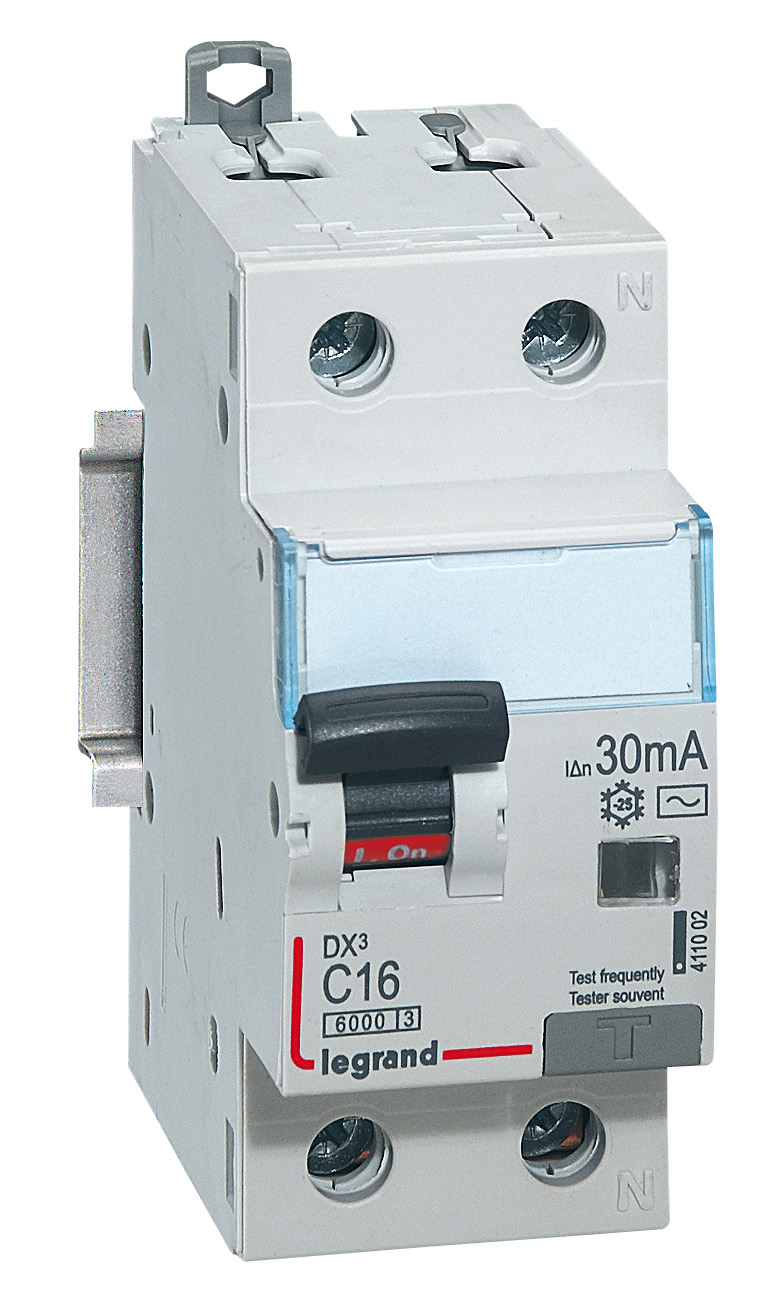

Марка французской продукции LeGrand широко известна во всем мире. Для этого бренда характерно наличие большого ряда моделей производимых дифавтоматов, в том числе и для трехфазной цепи. Стоимость трехфазных дифавтоматов доходит до 10000-12000 рублей.

Однофазные же сопоставимы по цене с продукцией предыдущей марки. Стоит выбрать такой дифференциальный автомат, если вы отдаете предпочтение европейскому качеству.

Schneider Electric – еще одна французская марка на рынке производителей защитных устройств. В линейке дифавтоматов существует даже модель однофазного устройства размером в один модуль. Размещение производства в Китае позволило значительно снизить цену готовой продукции, и сейчас изделия этой фирмы на российском рынке можно найти по цене от 1500 до 3000 рублей.

Бренд Siemens продукции немецкого предприятия, имеющего давнюю историю. Выпускает много видов промышленной и бытовой техники. Специализация на электротехнических изделиях отсутствует. Видимо поэтому качество несколько ниже, чем у предыдущих производителей. Цена изделий – 2000-5000 рублей.

Отечественные модели

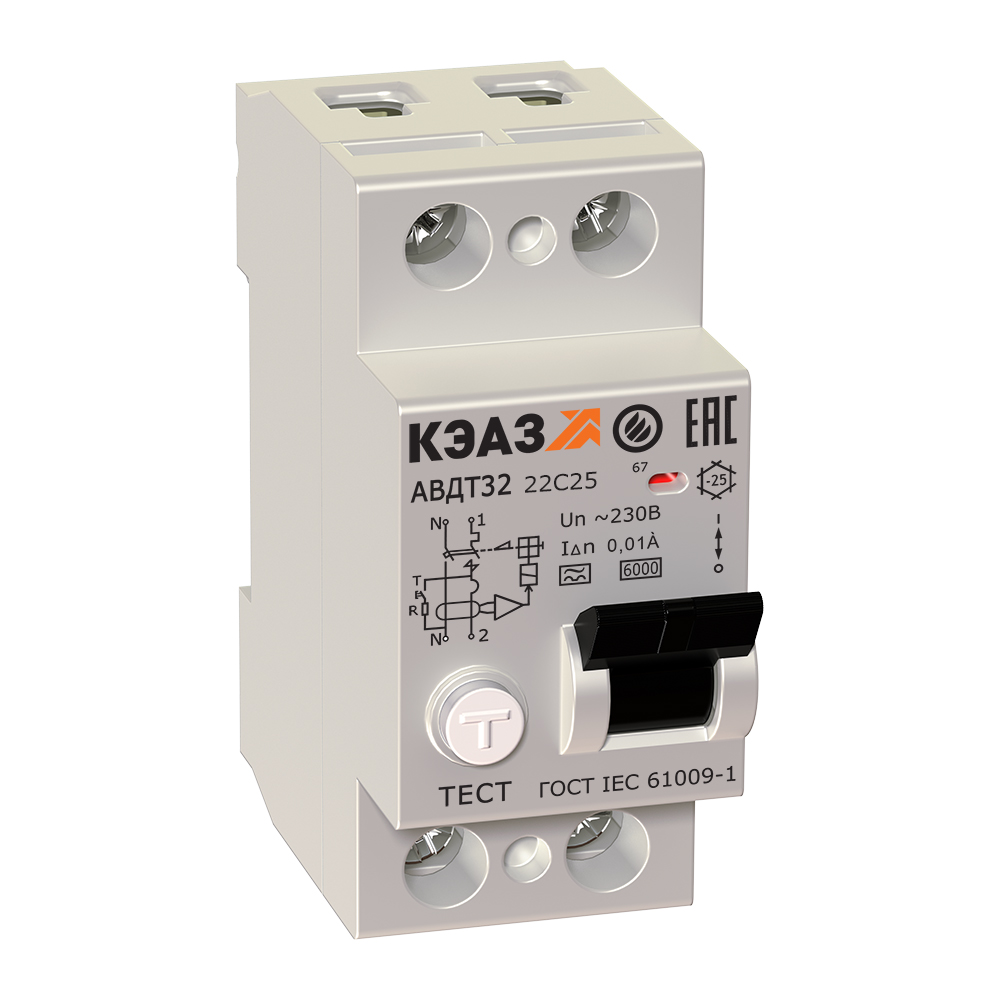

КЭАЗ – отечественный производитель дифференциальных автоматов и других устройств защиты. Качество среднее, но для изделий дается гарантия два года. Цена составляет 1000-1500 рублей за однофазные изделия.

IEK – также отечественный бренд. Продукция очень востребована из-за удачного сочетания цены и качества. В самом деле, недостатки продукции, такие как несовершенные клеммы, шум при работе, компенсируются ценой 700-1000 рублей за изделия в однофазном исполнении.

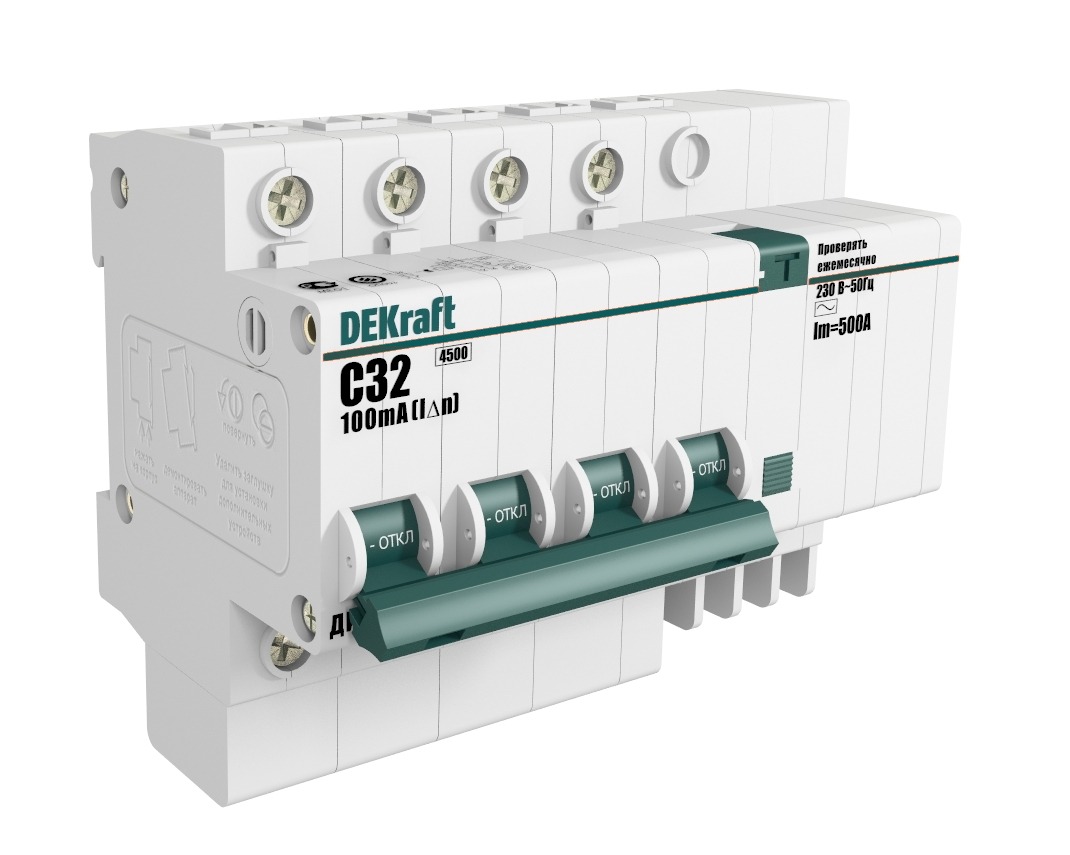

DEKraft – еще один российский бренд. Компания образовалась сравнительно недавно. Качество продукции оставляет желать лучшего, но в то же время российским стандартам продукция соответствует. Недостатком является малый срок эксплуатации изделий. Учитывая невысокую цену (600-1000 рублей), подрядчики охотно используют продукцию этой марки для установки на малобюджетных объектах.

Многие производители часто выпускают бюджетные дифавтоматы, и даже целые линейки моделей с низкими ценами. Поэтому при выборе рекомендуется тщательно изучать каталоги изделий.

Конечно же, выбирая дифференциальный автомат, необходимо ориентироваться не только на цену и производителя. Необходимо учитывать условия работы устройства.

Возможно, в подсобных помещениях, где удельное время использования электропроводки невелико, использовать устройства с меньшей степенью надежности. Если потребность в таких дифавтоматах велика, то экономия средств может оказаться значительной.
