Какая труба для прокладки кабеля в земле лучше подходит – обзор преимуществ разных видов труб

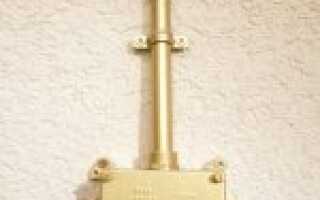

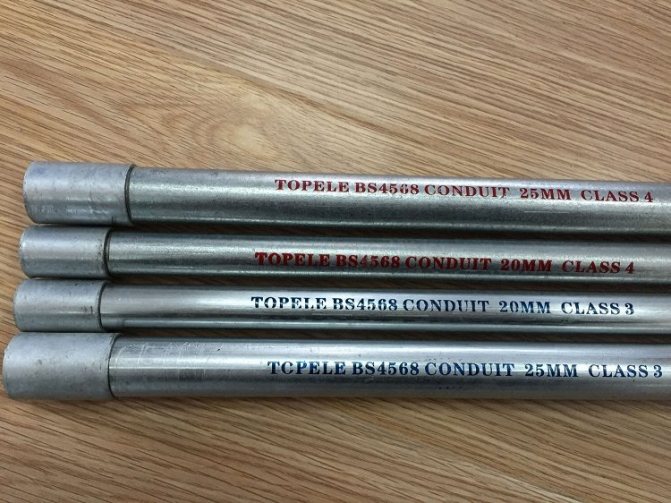

Металлическая трубка в электротехнике

Металлические трубы для электропроводки применяются достаточно часто. Во многих случаях это единственный возможный вариант прокладки провода. Но иногда такую защиту применяют излишне или неправильно. Поэтому мы решили разъяснить условия и сферы применения металлических и не металлических труб для монтажа электропроводки.

Используемые трубы, причины их популярности

Одним из популярнейших вариантов прокладывания проводов является размещение их в земле. Для реализации такого способа используются специальные трубы.

Причины популярности:

При надземном размещении, кабель может пострадать от порыва ветра, а вышеописанный способ такого недостатка лишен.
Подземный провод гораздо труднее повредить, также присутствует защита от внешних погодных условий.
Даже в случае короткого замыкания провода не произойдет возгорания из-за защиты.

Существует пять видов труб, предназначенных для прокладывания кабеля:

Полипропиленовые. Данный материал отличается пластичностью и термостойкостью. Таким трубам легко придать нужную форму.
Стальные. Такие трубы не используются для прокладки силовых линий в земле. Как правило, стальная труба для кабеля используется в помещениях, с применением гофры.
Из полиэтилена высокого и низкого давления. Данный вид труб отличается легким весом, прочностью и высоким сроком службы, также у него присутствует защита от коррозии.
Асбоцементные. Это тяжелые трубы, в них содержится асбест, который вреден для организма человека.

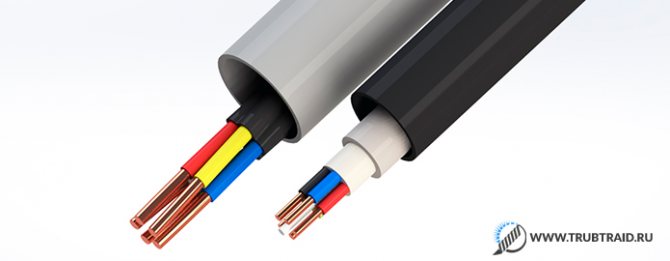

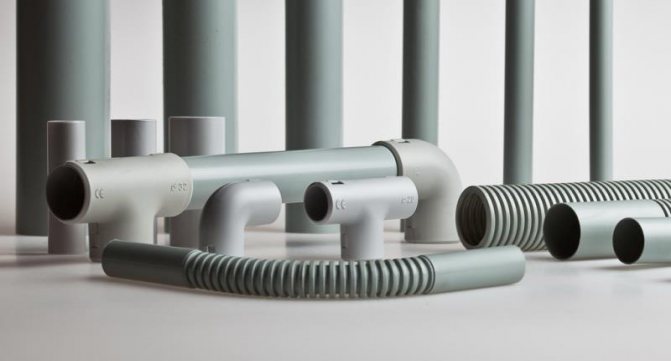

ПВХ трубы.

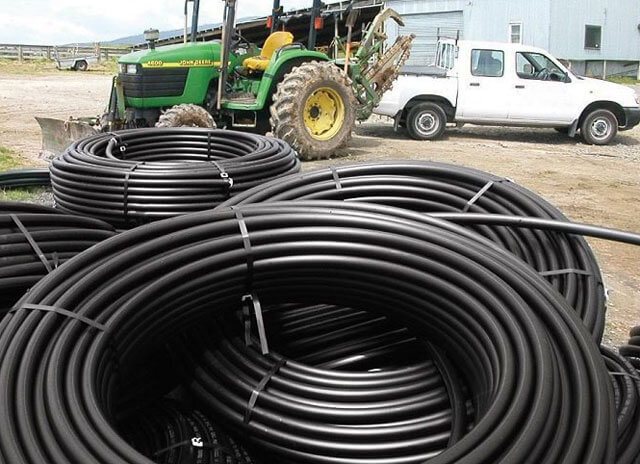

Наибольшим спросом на данный момент пользуются трубы из полиэтилена низкого давления (сокращенно — ПНД). Существует огромное количество разновидностей таких изделий: гладкостенные жесткие, двухстенные, гофротрубы и так далее.

У гофротруб для прокладки кабеля в земле высокая упругость, а также тяжелый вес за счет армирующей сетки внутри. В двухстенных трубах помимо гофры присутствует слой ПНД.

Одним из главных преимуществ прокладки кабеля внутри такого изделия является то, что он будет полностью скрыт от воздействия окружающей среды. Трубы отличаются долговечностью, производитель заявляет, что они могут прослужить до 50 лет. В действительности этот срок оказывается выше.

Вывод

Как видите, трубы металлические для электропроводки и их пластиковые собратья имеют достаточно большой выбор. Он позволяет подобрать изделия, идеально подходящие под конкретно ваши условия.

При этом не следует забывать, что тонкостенные трубы нельзя применять в пожароопасных помещениях. А вообще, стальные трубы запрещено применять во влажных помещениях и при наружной установке. Ну, а если вас интересует способ монтажа различных труб, то видео на нашем сайте поможет вам в этом вопросе.

Особенности труб из ПНД

Особенности применения труб из ПНД:

У труб ПНД очень простой монтаж;
Для прокладки кабелей электрических сетей подходят трубы с гофрой;
Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

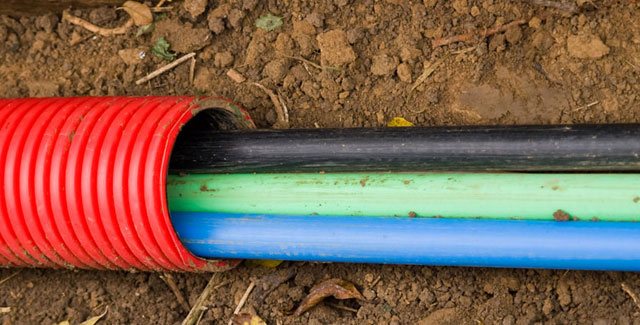

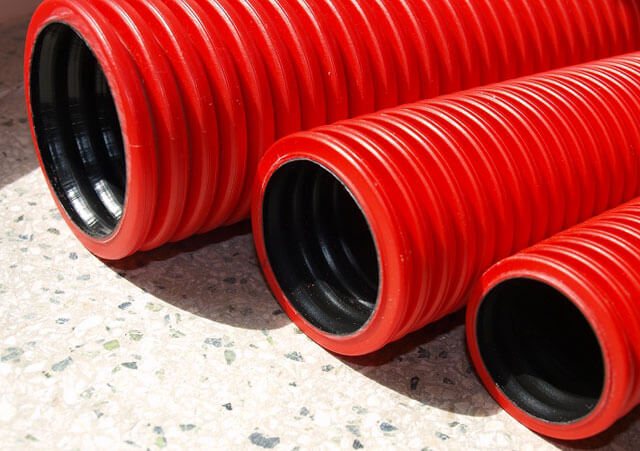

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

Высокий срок службы (изготовители заявляют 50 лет);

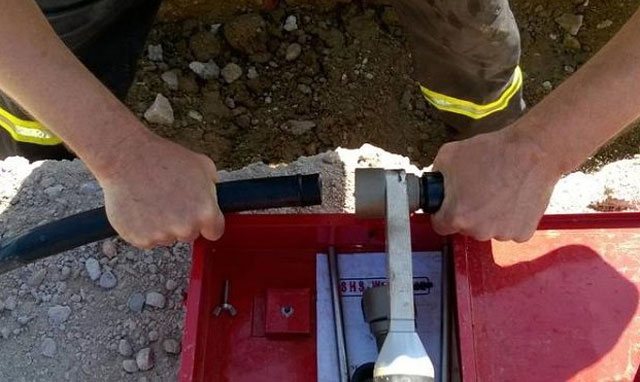

Для соединения отдельных труб не требуется сварка;
Легкая конструкция;
С течением времени изделие не теряет свои эксплуатационные характеристики;
На трубы ПНД внешние факторы не оказывают негативное воздействие;
Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
Широкий диапазон рабочих температур — от -25 oC до +70oC;
Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Некоторые правила монтажа

Перед монтажом кабельной трассы из металлических тонкостенных труб для электропроводки, следует ознакомиться с такими правилами:

концы каждого отрезка изделий нуждаются в предварительной очистке от заусенцев и раззенковке;
максимально допустимый угол изгиба стального канала составляет 90 градусов;
существует ограничение на длину отрезков: до 10 метров в случае прямой трубы, до 5 метров – при наличии 2 изгибов;
выполняя изгиб, важно следить за целостностью поперечного сечения изделия;
металлический канал должен выполняться как часть СУП (системы уравнивания потенциалов).

В случае невозможности выполнения условия по выбору длины труб, согласно правилам, требуется установка протяжной коробки без дополнительных стыков.

Физическая суть СУП состоит в необходимости соединения всех проводящих частей в единую систему так, чтобы минимизировать либо вовсе исключить разность потенциалов между ними. Для этого в нее должны быть включены:

заземляющее устройство;
главная (Г) заземляющая (З) шина (Ш), смонтированная в щите (Щ) учета (У) электроэнергии (Э) либо вводном щите;
все элементы из металла конструкции постройки.

Если придерживаться указанных правил, то можно существенно облегчить монтаж и замену электропроводки.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

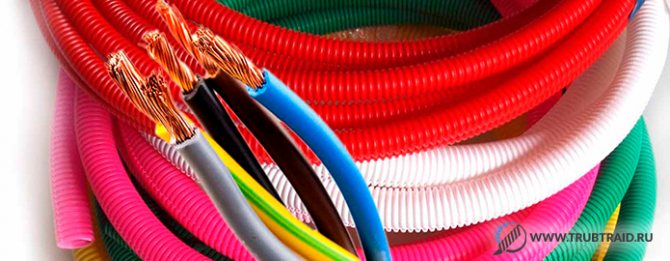

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее. Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ.

Существует 2 вида гофротруб: с зондом и без. Если вы приобрели изделие без протяжного механизма, то необходимо дополнительно купить приспособление для протягивания кабеля.

Тонкости использования изделий

При использовании металлических труб возможны некоторые трудности с протяжкой в них проводов. Для этого существует несколько способов. Наиболее простой – протянуть в канал стальную проволоку, к ее краю прикрепить кабель и втягивать его внутрь.

Если изделие имеет существенную длину, то можно в него вставить шарик с привязанной тонкой, но прочной нитью либо лентой. Для облегчения его движения используется тальк. К концу нити/ленты крепится стальная проволока. Далее в отверстие вставляют патрубок воздушного компрессора и включают оборудование. Под действием давления шарик продвигается по каналу для электропроводки, затягивая нить за собой. Нарезают изделия ножовкой или болгаркой.

Для разных сегментов проводки используются трубы разного диаметра

Для выключателей и розеток обычно выбираются изделия диаметром 20 мм; для приборов освещения – 1,6 см; для соединений между этажами – 4,0 см; для подсоединения распределительных щитков или коробов – 25 мм. Длина каналов обычно составляет 3-5 м.

Если помещение характеризуется повышенной влажностью и вероятностью наличия химических субстанций, то можно применить тонкостенные трубки сечением около 20 мм, соединяя их безрезьбовыми муфтами. При высоком уровне опасных факторов лучше взять водо-газопроводные изделия диаметром 15-80 мм, стыкуя их резьбовыми муфтами.

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
В местах укладки трубы необходимо нанести разметку.
Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.

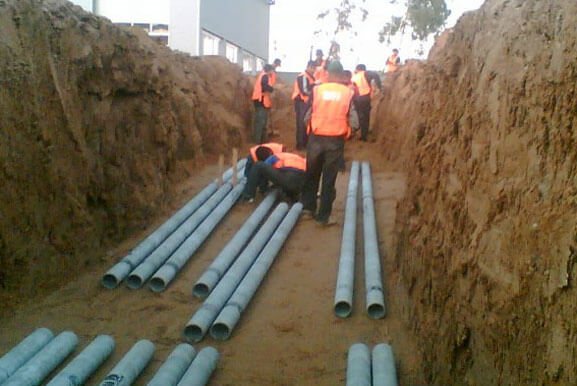

Затем идет прокладывание самой трубы.
А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

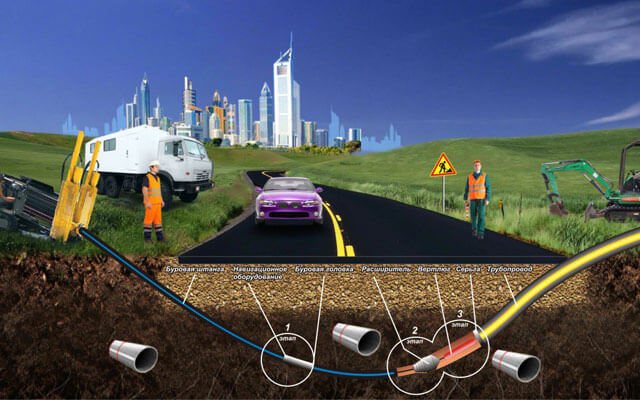

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Что такое скрытая электропроводка

Скрытая электропроводка, это невидимая человеку электрическая проводка квартиры, дома, здания находящаяся в рабочем состоянии под напряжением.
Любая электрическая проводка в стенах, в потолках, в полах из несгораемых материалов, в штробах стен, в пустотах фальш-потолков, фальш-стен, фальшполов, в том числе проводка замоноличенная в стенах, в потолках, в полах из несгораемых материалов и проложенная в пустотах строительных конструкций относится к скрытой электропроводке. Для начала разберем способы скрытой проводки.

Прокладка кабеля в трубе под дорогой

В некоторых ситуациях требуется укладка кабеля под дорогой. Это довольно трудный способ, который применяется в случае невозможности прокапывания траншеи. С бурением сможет справиться специализированная организация, в распоряжении которой имеется нужное оборудование.

При выборе труб необходимо учитывать нагрузку, которая будет на них оказываться. Если планируется укладка кабеля под дорогой, вблизи домов или производственных объектов, то лучше всего выбирать самые прочные изделия.

Нужно полностью соблюдать правила укладки. В таком случае кабель будет максимально защищен от воздействий внешней среды, а труба ПНД не износится раньше времени.
