Марки медных проводов и кабелей: маркировка, характеристики, производители и особенности применения

Базовые понятия

Под проводом понимают одиночную или многожильную конструкцию, которая может быть голой (без изоляции) или в оплетке из резины, пластмассы. Примерами использования проводов являются обмотки двигателей, детали радиоаппаратуры и ЛЭП.

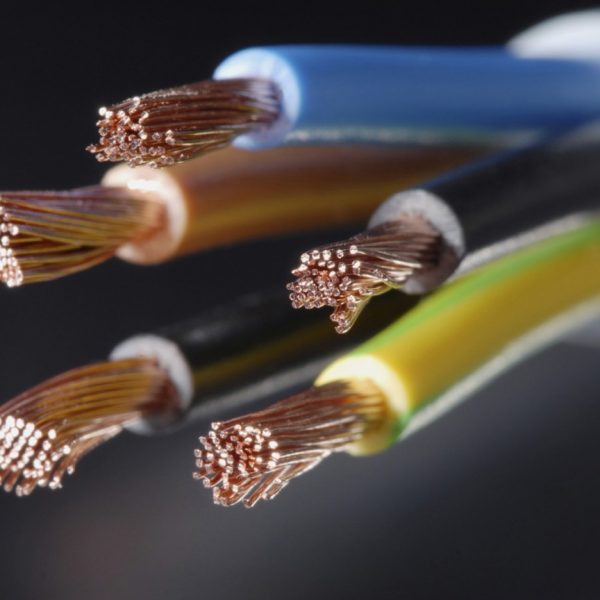

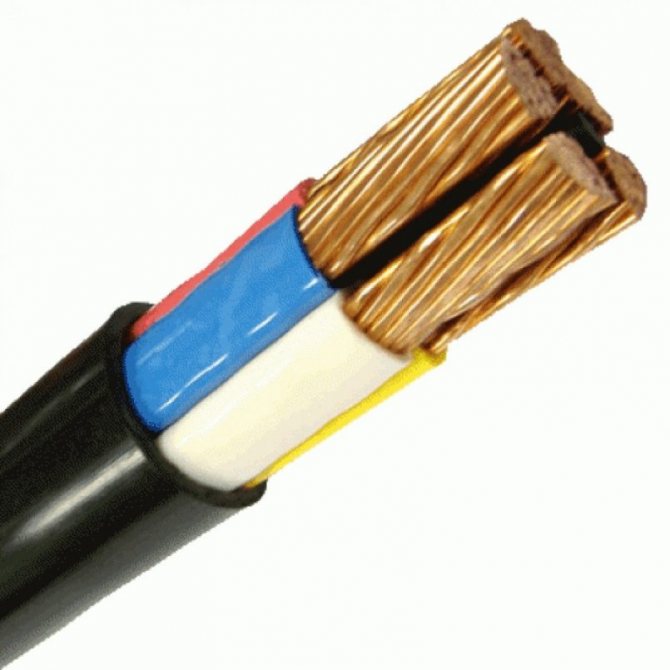

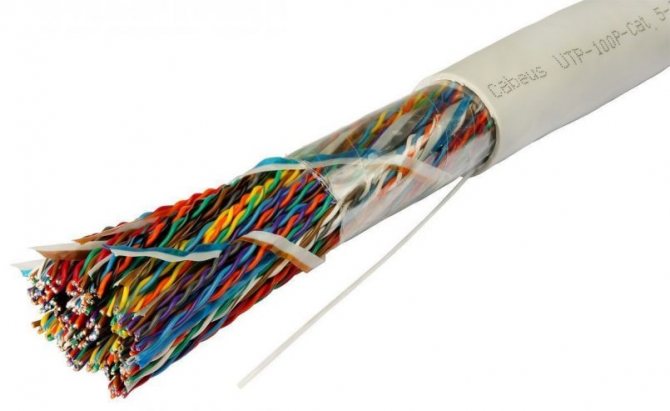

Кабель – это сборка из одной и более изолированных жил, имеющих единую оболочку. Для защиты от повреждений поверх ставят броню.

Конструкционные особенности

Жила является основой провода и главным проводником электротока. В соответствии с ГОСТом она состоит из нескольких отдельных медных проволок, имеющих круглую форму.

Изоляционное покрытие – пластиковое поливинилхлоридное с низкими свойствами горючести.

Для заземления характерна желто-зеленая расцветка.

Скрутка – это переплетенные между собой отдельные жилы.

Наружное покрытие – пластиковое поливинилхлоридное с низкими свойствами горючести.

Преимущества медных проводников

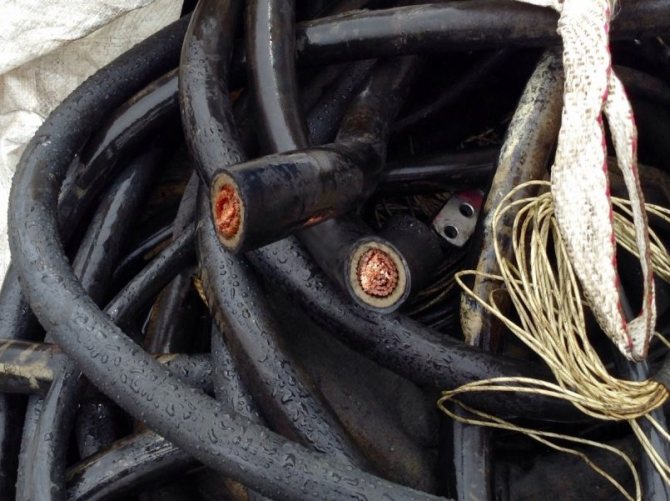

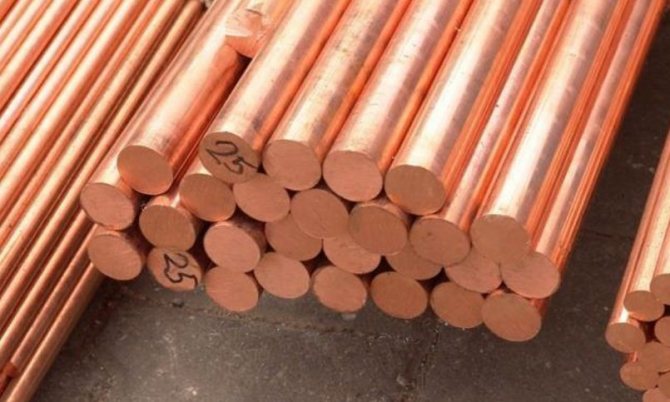

Медь неспроста выбирают в качестве заготовок для изготовления кабельной продукции. По сравнению с алюминием она обладает рядом достоинств:

Сопротивление медных проводов ниже, чем у алюминиевых. Это позволяет использовать меньший диаметр сечения и снизить потери при нагревании.
Хорошая коррозионная стойкость. Полная замена сетей снабжения производится после 30-35 лет эксплуатации.
Пластичность. Медная проволока очень гибкая, что облегчает процесс укладки и избавляет от изломов.

Изоляционный слой

Не секрет, что изоляция медных проводов предотвращает контакт человека с потенциально опасным токоведущим контуром. Еще одна ее роль — предотвратить короткое замыкание между соседними фазами.

К материалу изготовления предъявляют жесткие требования по выдерживаемому напряжению, температурам, УФ-излучению, механическим свойствам. Чаще других применяют:

ПВХ. Отличается невысокой стоимостью, износоустойчивостью, удовлетворительной химстойкостью. Минус — выделение вредных газов при сильном нагреве.
Резина. Характеризуется повышенной гибкостью и стойкостью к отрицательному температурному режиму.
Полиэтилен. Обладает отличными диэлектрическими показателями, но не такой хорошей гибкостью, как у первых двух материалов.
Карболит. Отличительная черта — термостойкость в сочетании с достаточной пластичностью.

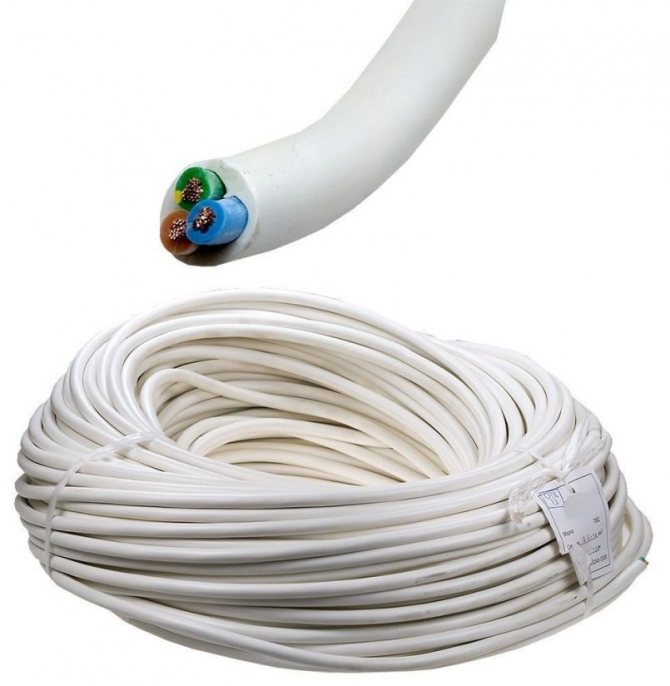

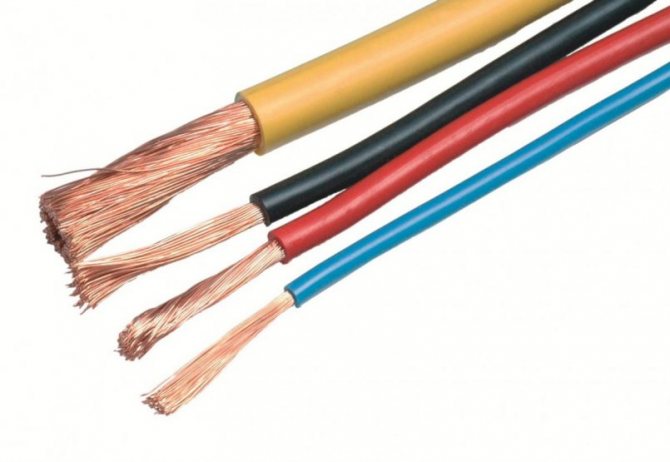

Одножильный или многожильный провод: сравнение

В дальнейшем приводится сравнение однопроволочного и многопроволочного кабелей, но почему-то больше прижились названия из заголовка, которые, по сути, описывают количество жил, а не проволок в конкретном проводнике.

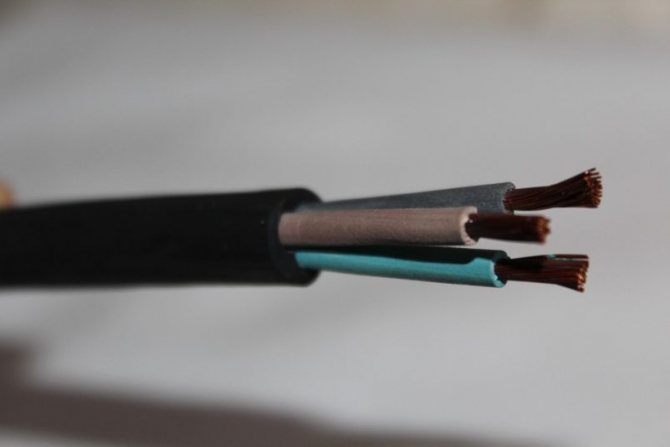

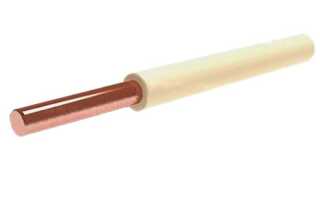

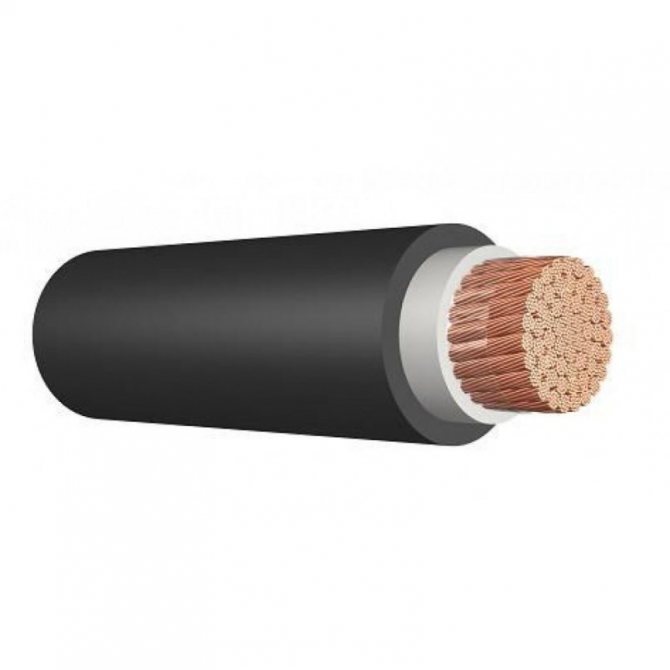

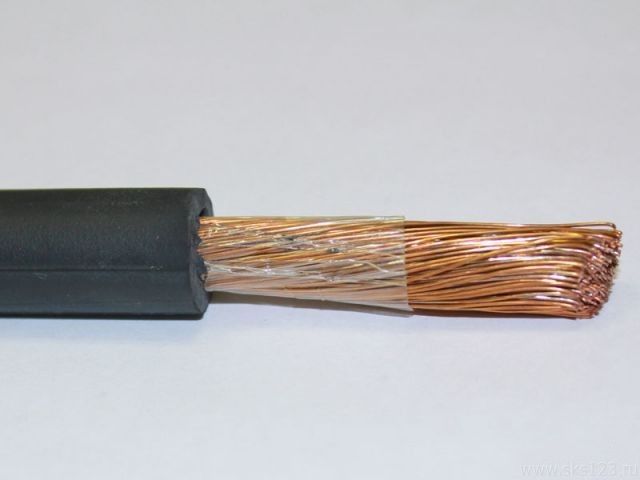

Однопроволочный провод состоит из цельной жилы и имеет одно из стандартных сечений – 0,5, 1, 1,5, 2,5, 4 кв. мм и т. д. Многопроволочный кабель включает несколько проводников, переплетающихся друг с другом, при этом суммарное сечение равняется одной из стандартных величин, перечисленных выше. В конструкцию второго типа кабеля может вплетаться нить (например, капроновая), не проводящая электрический ток. Основное предназначение данного элемента – повышение гибкости изделия.

Материал изделия

Медь и алюминий могут использоваться при производстве кабельной продукции независимо от количества жил и структуры проводников. Намного реже можно встретить изделия из сплава алюминия с медью. Если раньше алюминиевым проводам не было альтернативы, то с течением времени они были вытеснены медными изделиями, характеризующимися повышенной функциональностью.

Китайская бытовая техника может иметь шнуры из стальных жил, которые лишь частично покрываются слоем меди. Такой вариант хоть и является бюджетным, но не оправдывает сэкономленные средства: проволока получается хрупкой, ломкой и практически не поддается пайке (лужению). В качестве примера можно привести дешевые китайские гирлянды.

Класс гибкости

В нормативных документах прописываются конструкционные параметры, которыми должен обладать однопроволочный или многопроволочный кабель. Чтобы охарактеризовать обе разновидности кабельной продукции, следует разобраться в технических параметрах. Характеристики прописываются в ГОСТ, что позволяет выполнить классификацию и отнести каждый провод к определенному виду и разряду.

Класс гибкости используется для описания того, насколько кабель устойчив к деформации. Например, на промышленном производстве для создания магистральных линий применяют кабель первого класса гибкости.

Второй класс указывает на более гибкую продукцию. Эластичность повышается за счет наличия нескольких проволок. С третьего по шестой классы кабели отличаются числом и диаметром нитей, при этом в ГОСТ прописывается максимальный диаметр каждой.

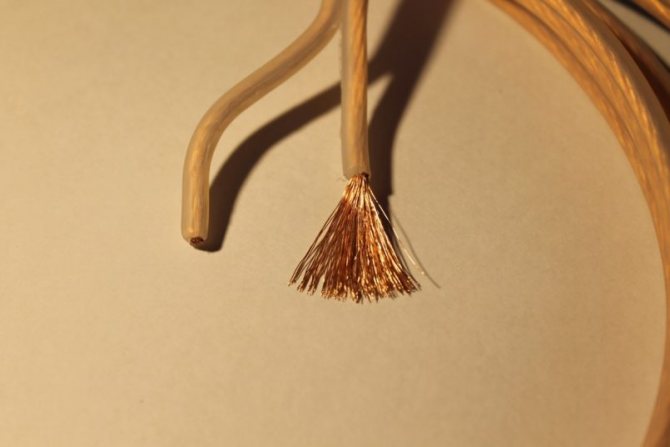

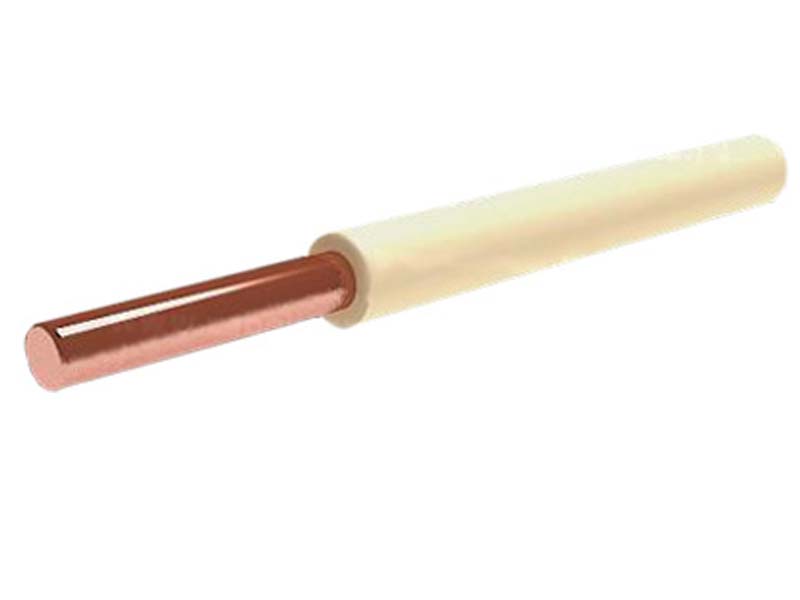

Провод ПВ-1 – наиболее яркий «представитель» первого класса. Он состоит из одной токоведущей жилы, спрятанной под слоем качественной изоляции. КОГ-кабель, прямая противоположность ПВ-1, относится к шестому классу. Его высокая гибкость достигается за счет наличия большого числа тоненьких нитей.

В качестве примера можно рассмотреть провода одинакового сечения (1 кв. мм) третьего и пятого классов. Главное наблюдение: количество отдельных металлических нитей в кабеле пятого класса будет больше в сравнении с продукцией третьего.

Любое волокно производится из материала, способного проводить ток и тепло. Если номинальное сечение не превышает 1 кв. мм, то такой провод изготавливается исключительно из меди. Отожженная медь с металлическим покрытием позволяет создать волокна, которые применяются при выпуске кабеля любого класса гибкости. Алюминиевый провод с сечением 16 кв. мм или выше может характеризоваться высокой гибкостью.

Состав изоляционного слоя

Изоляция производится из диэлектрических материалов, которые гарантируют надежную защиту человека от поражения электрическим током. Одновременно с тем изоляционный слой защищает и сам кабель от механических и других повреждений. Конкретный тип материала зависит от поставленных целей. Более качественные изоляторы обеспечивают гибкость не хуже внутренней жилы, сохраняя прочность на протяжении всего срока эксплуатации кабеля.

Наиболее распространены изоляционные материалы следующих видов:

Поливинилхлорид. К основным преимуществам ПВХ относятся способность выдерживать широкий спектр низких температур (с сохранением рабочих параметров), высокая гибкость (благодаря чему возможна прокладка в труднодоступных точках) и стойкость к воздействию окружающей среды и химически активных элементов. ПВХ не страшится влаги, кислоты и механических нагрузок. Из недостатков стоит выделить потерю полезных качеств при продолжительном воздействии высоких температур, появлением ломкости. При этом ультрафиолетовые лучи повышают скорость разложения.
Сшитый полиэтилен изготавливается в нескольких вариациях в зависимости от уровня плотности. Все разновидности характеризуются стойкостью к негативным воздействиям окружающей среды. СПЭ бывает обычной или вулканизированной формы. Материал первого типа не способен противостоять сильному нагрева, второго – может переносить воздействие даже критически высоких температур.
Каучуковые (резиновые) материалы имеют различный состав. При этом компаунды могут состоять из природных или синтетических компонентов. Резина характеризуется повышенной гибкостью, но с течением времени (срок зависит от конкретной модели) этот показатель снижается, поэтому покрытие может потрескаться. Наконец, данный изолятор не выдерживает высокие температуры, а максимально допустимый нагрев не должен превышать 65 гр. Цельсия.
Фторопласт характеризуется уникальными параметрами. Этот изоляционный материал очень крепок, устойчив к химическим активным и агрессивным веществам, а также выдерживает любые механические нагрузки, исключая повреждения. С другой стороны, столь высокой прочности удалось добиться за счет снижения эластичности, поэтому фторопласт подходит кабельной продукции низкого класса гибкости. В процессе монтажа нужно соблюдать осторожность и внимательность.
Бумажные изоляционные материалы пропитываются диэлектрическими составами, при этом в наши дни подобные изделия встретить непросто. Технология считается очень устаревшей, поэтому заменяется более современными аналогами. Пропитка выполняется с помощью масла, канифоли или воска, а за основу берут сульфатную целлюлозу. В силовом кабеле данный материал может использоваться исключительно как один из многих изоляционных слоев. В качестве самостоятельной обмотки бумажный изолятор не применяют, поскольку он не может обеспечить защиту от внешних негативных факторов окружающей среды.

В зависимости от поставленных целей может подойти несколько вариантов кабельной продукции, но перед принятием окончательного решения следует рассмотреть общее сечение провода.

Особенности сечения

Площадь сечения – один из основных технических параметров кабельной продукции, от которых зависит возможность эксплуатации в той или иной ситуации. Именно сечение влияет на максимально допустимую нагрузку, оказываемую на изделие без уменьшения качества.

Чтобы вычислить допустимую нагрузку, загляните в технический паспорт оборудования, планируемого к подключению в конкретной комнате. Сила тока рассчитывается по простой формуле I = P/220, где P – общая мощность всех электрических приборов. На 1 кв. мм медного провода допустим ток нагрузки 10 А, алюминиевого – 8 А. Очевидное преимущество меди!

Если электрическая проводка прячется в штробах стен или специальных кабель-каналах (коробах), то данные величины нужно сократить на 20% (то есть умножить на коэффициент 0,8). Если подходить более придирчиво, то поправочный коэффициент будет отличаться в зависимости от конкретного случая.

Расчет сечения

Сечение медного провода — это та площадь, которую имеет жила в поперечном разрезе. На величину оказывают влияние длительно допустимая нагрузка, сила тока.

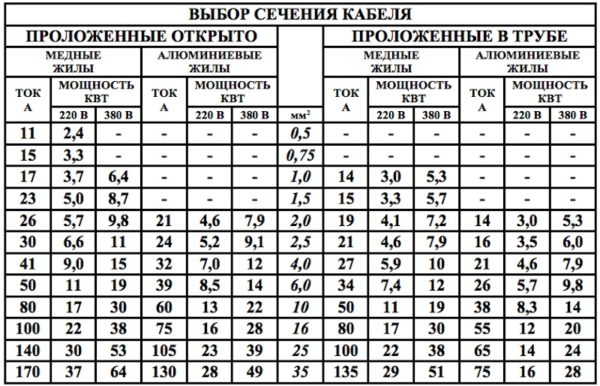

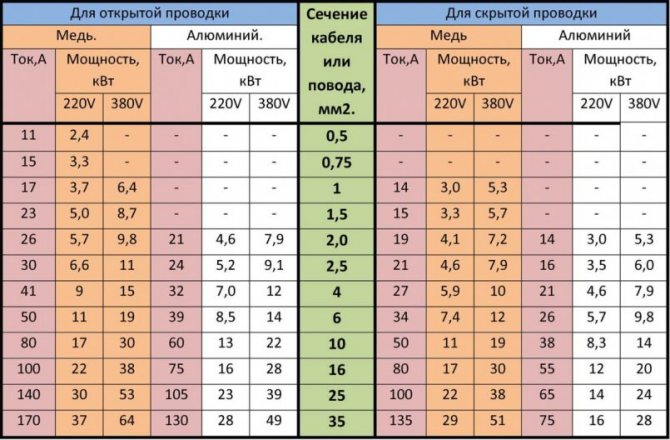

Самый простой способ рассчитать сечение — воспользоваться данными таблиц, учитывающих условия эксплуатации и максимальный ток. Для этого потребуется еще два показателя — суммарная мощность электропотребителей (кВт или Вт) и напряжение (В). Первый указывают в технических паспортах или на корпусах приборов, а второй для городских квартир составляет 220 В.

Далее в специальных таблицах находят полученные значения мощности и сопоставляют с диаметром проводника. Помните, что в расчетах необходимо оставлять небольшой запас по диаметру. Ведь при подключении новой техники нагрузка возрастет.

Где можно и как правильно использовать кабель

Гибкий кабель имеет массу модификаций, что привело к его повсеместному распространению как в промышленности, так и в быту. В зависимости от технических характеристик конкретного изделия медный многожильный кабель может быть использован в различных условиях, где требуется повышенная эластичность провода, соединяющая механизм с источником электрического тока.

При использовании таких кабелей нужно учитывать его многожильность, влияющую на способы соединения в розетке или в распределительном щитке. Перед монтажом необходимо оконцевать жилы при помощи специальных наконечников обжимного типа.

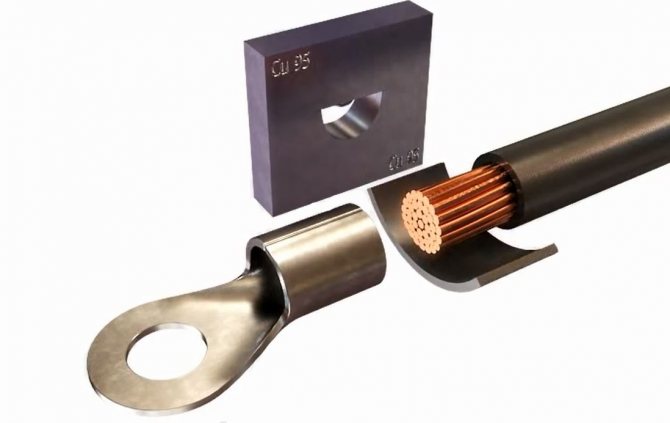

Что такое оконцовка

Важно! При отсутствие специального инструмента оконцовка жил может быть выполнена обычной пропайкой.

Таким образом, кабель гибкий медный многожильный в ПВХ изоляции может быть разных видов, которые используется в различных сферах жизни человека. Даже в агрессивных средах он способен прослужить десятки лет. Главное — правильно подобрать тип и маркировку.

Марки проводов

Маркировка проводов содержит указания о материальном исполнении. Если в обозначении отсутствует буква «А», то изделие произведено из меди. Самыми популярными марками считаются:

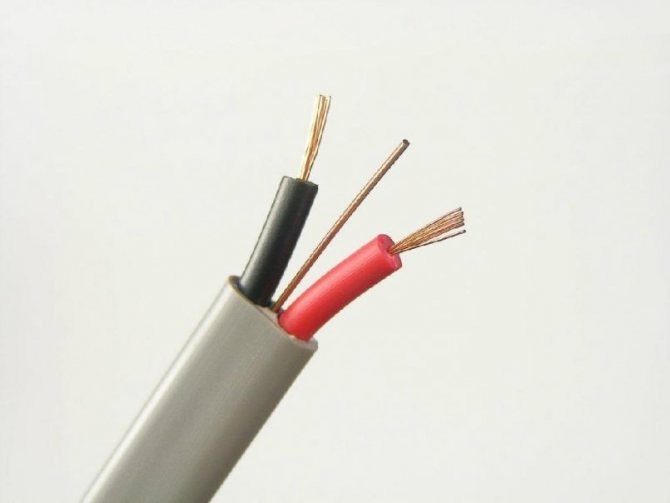

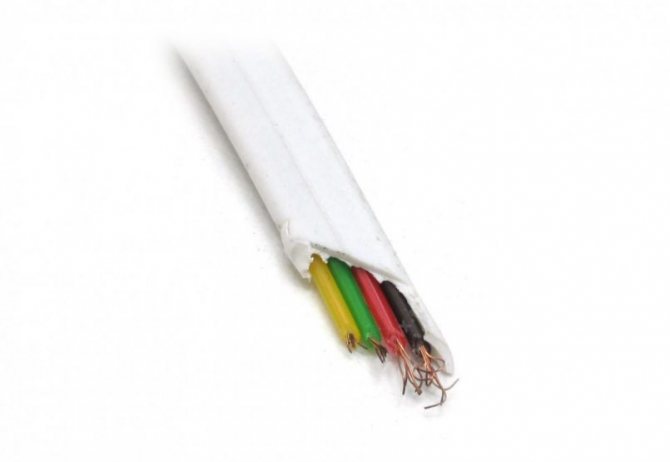

ПБПП (ПУНП) — аббревиатура расшифровывается как провод бытовой, промышленный плоский. Это изделие сечением до 6 кв.мм с ПВХ-изоляцией. Эксплуатируется в диапазоне от -15 град до +50 град. Подходит для монтажа осветительных систем.

Купить силовой кабель ВВГнгls
Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

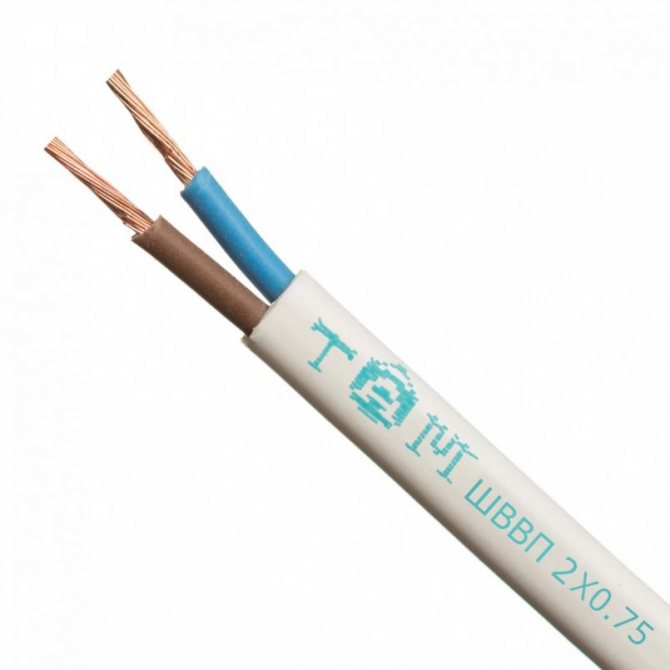

ПБППг (ПУГНП) — в отличие от предыдущего содержит многопроволочные жилы. В наименовании литера «г» значит гибкий. Наименьший радиус изгиба равняется шести диаметрам. В остальном аналогичен ПБПП. Продается бухтами по 100 м, 200 м.

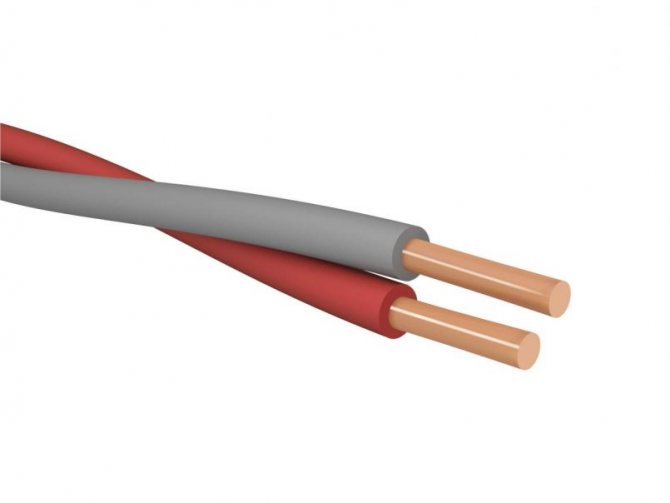

ППВ — это плоский провод с изоляционным слоем из ПВХ-пластиката. Число жил может быть от 2 до 3 шт, сечение при этом составляет 0,75-6 кв.мм. Работает от переменного или постоянного напряжения 450 В и 1000 В соответственно. Температурные условия эксплуатации от -50 град до +70 град. Нашел применение при установке систем освещения и силовых линий.

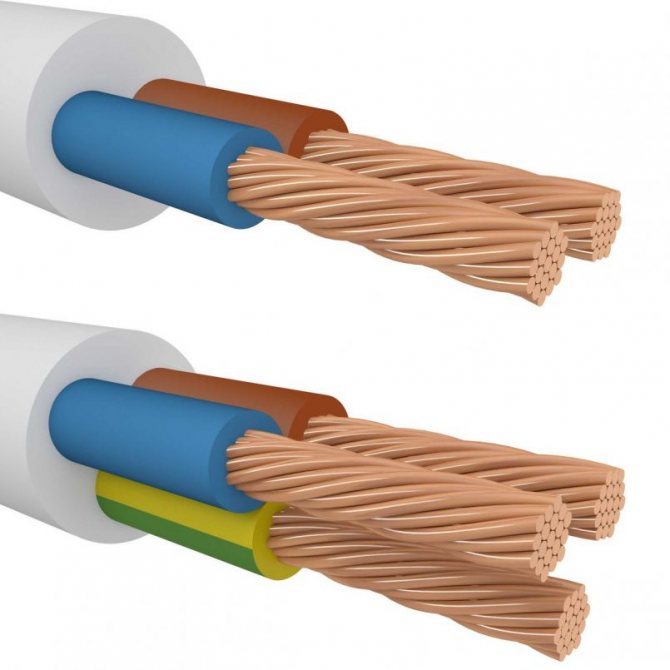

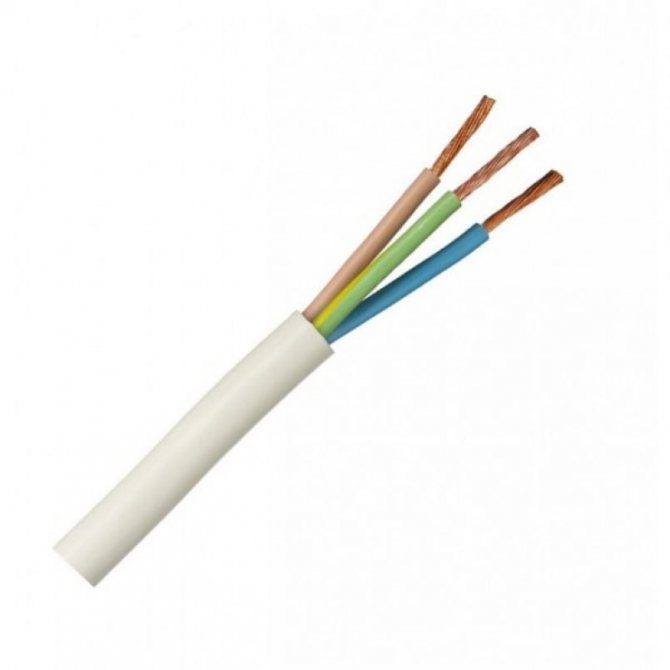

ПВС — термостойкий, износоустойчивый многожильный проводник с цветной ПВХ-изоляцией. Сечение колеблется от 0,75 кв.мм до 16 кв.мм. Параметры сети — напряжение 380 В, частота 50 Гц. Применяется при установке розеток, производстве удлинителей.

Расшифровка маркировки КГВВнг(А)-LS

Для простоты выбора продукции предусмотрена маркировка изделия. Аббревиатура имеет свою расшифровку, указывающую на основные характеристики провода.

КГВ – гибкий кабель с изоляционным пластиковым поливинилхлоридным покрытием.

(А) – классификация показателей пожаробезопасности.

LS – низкий уровень выделения дыма в момент горения.

Внг – наличие наружного пластикового поливинилхлоридного покрытия, для которого характерны низкие показатели горючести.

Марки кабелей

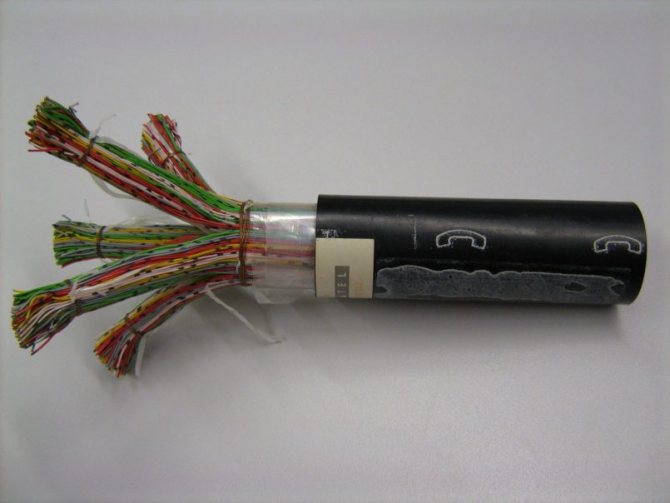

По своему назначению кабели бывают силовые, контрольные, радиочастотные и для управления. Рассмотрим ходовые марки:

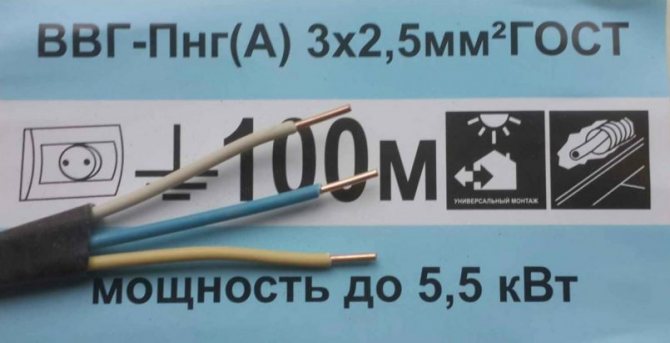

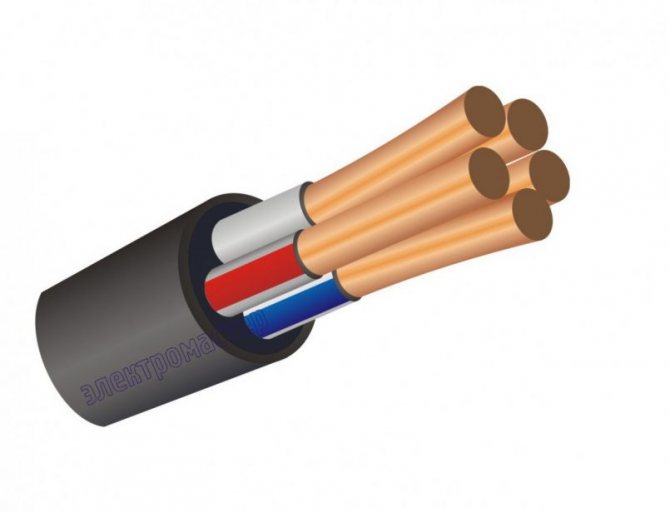

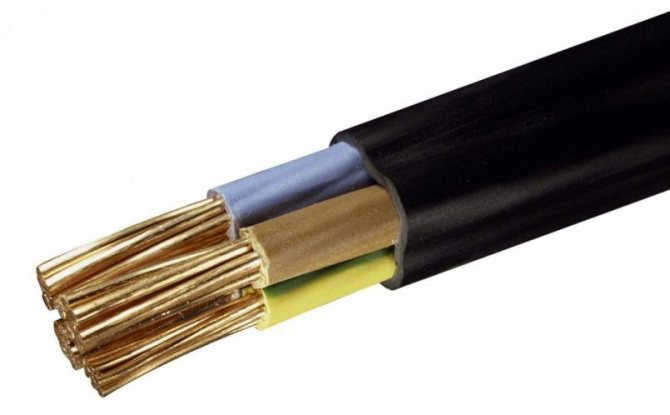

ВВГ — относится к силовым устройствам с числом жил от 1 до 5 шт. Буквенный шифр можно перевести как винил-винил-голый. Выдерживает влажность до 98%, температуру -50/+50 град. Используется как токопроводник для сетей с параметрами 660-1000 В и 50 Гц. Наружная оболочка черная или серая, изоляция цветная (белая, желтая и синяя). Имеет негорючую разновидность — ВВГнг, плоскую — ВВГп и др.

Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей
Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

NYM — медное изделие с изоляционной прослойкой в виде негорючего поливинилхлорида. Пространство между изоляцией заполнено мелованной резиной, благодаря чему достигается высокая прочность и термостойкость. Число жил — 1-5 шт, сечение 1,5-16 кв. мм.

В отличие от ВВГ стоит дороже, производится только круглой формы, что не совсем удобно при закладке под штукатурку. Может монтироваться на открытом воздухе. Радиус изгиба находится как 4 сечения.

КГ — аббревиатура означает кабель гибкий. Применяется в условиях постоянного (660 В) или переменного (1000 В) напряжения для питания переносного оборудования, сварочных аппаратов.

Характерные особенности КВВГнг(А)-LS

Климатическое решение продукта этого типа – УХЛ; Т. В соответствии с ГОСТом относится к пятой категории.
Температурный режим, допустимый для эксплуатации изделия, достаточно большой, но имеет свои ограничения – от минус пятидесяти до плюс пятидесяти градусов Цельсия.
Монтажные работы при прокладке кабеля проводятся, если температурные показатели воздуха не являются ниже, чем минус пятнадцать градусов.
Допустимые показатели влажности при температуре воздуха до плюс тридцати пяти составляют до девяноста восьми процентов.
Токсичность выделяемых продуктов в условиях нагревания изделия не превышает показатель сорок граммов на метр кубический. Их количество составляет не больше, чем сто сорок миллиграммов на грамм.
Температура провода в нормальном режиме работы не должна быть выше, чем семьдесят градусов. В условиях перегрузки показатели увеличиваются до девяноста градусов.
Возможность возгорания появляется при условии нагревания изделия до трехсот пятидесяти градусов Цельсия. Продолжительный нагрев провода возможен только в строго ограниченном температурном режиме при показателе до плюс семидесяти градусов Цельсия.
Эксплуатационный срок насчитывает тридцать и более лет.

Соединение

Качество соединения медных проводов напрямую влияет на электроконтакт. Существует несколько способов соединения:

Скрутка. Самый легкий вариант, предполагающий снятие изоляции и скручивание голых жил. После чего изделие заново изолируют с помощью ПВХ-ленты или специальных колпачков. Разнородные сплавы скручивать нельзя.

Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

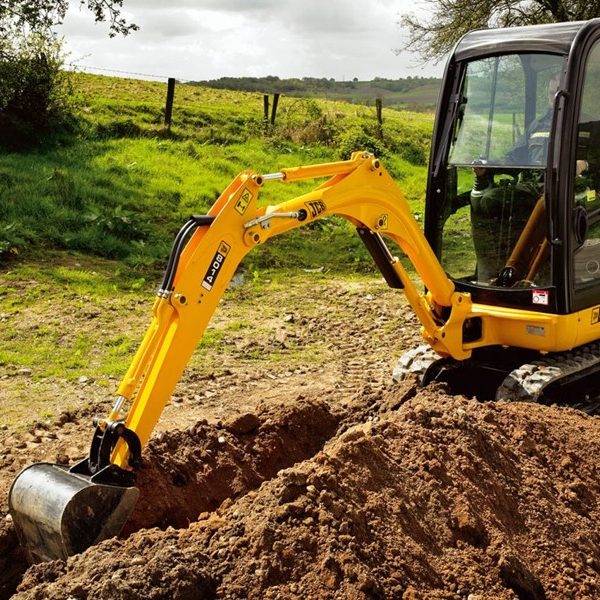

Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)
Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

Пайка. Работа занимает больше времени, чем скрутка. Но процесс гарантирует надежное соединение. Чтобы спаять медные провода, необходим припой и канифоль.

Клеммные колодки. Это изолирующая пластинка, на которой расположены контакты. Идеальный вариант для сборки разнородных материалов. Исходя из варианта фиксации проводников, бывают с затягивающим винтом или прижимными пластинками.

Пружинные клеммы. Быстрый и эффективный вариант. Достаточно содрать изоляцию, оголив жилу, и вставить клемму с пружинным зажимом.

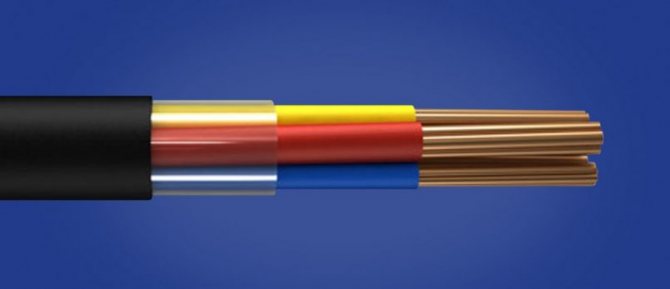

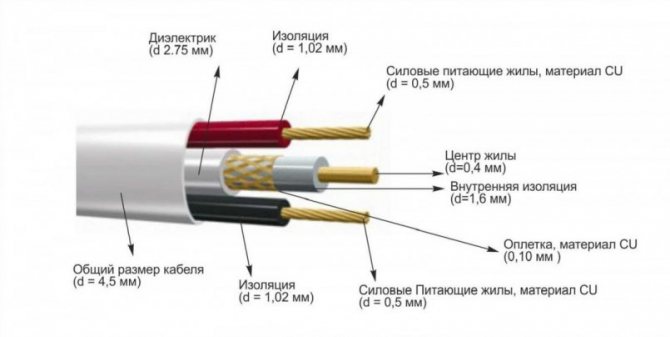

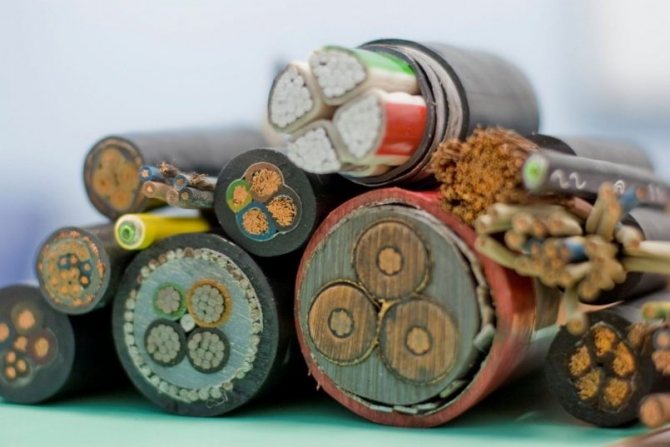

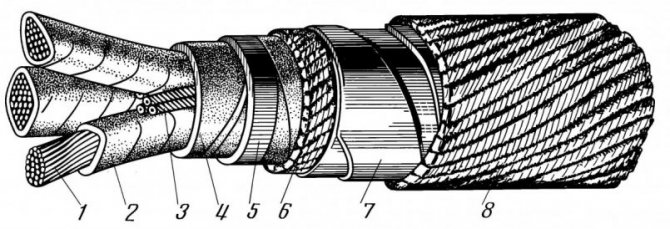

Конструкция кабелей

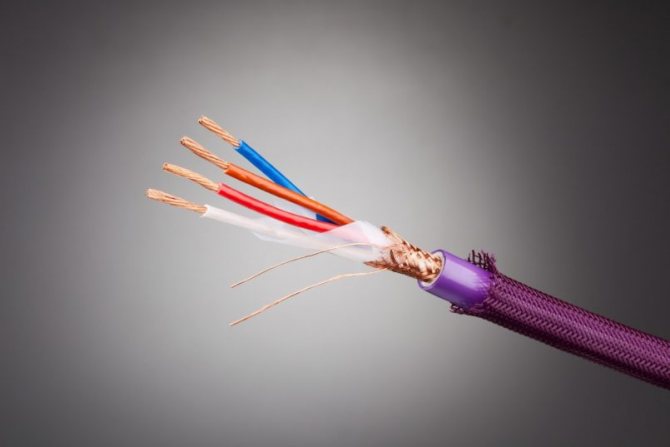

В основе кабеля гибкого медного многожильного в ПВХ изоляции лежат медные токопроводящие жилы, заключённые в защитную оболочку. При этом медные проводники покрыты непосредственно синтетической плёнкой. Для оболочки гибких кабелей используют изоляционные материалы. В зависимости от соединений жил между собой различают повивную и пучковую скрутки.

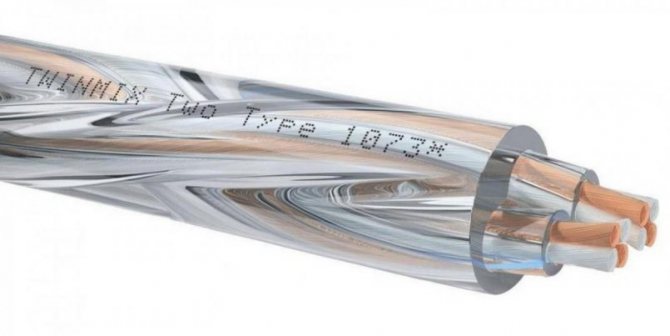

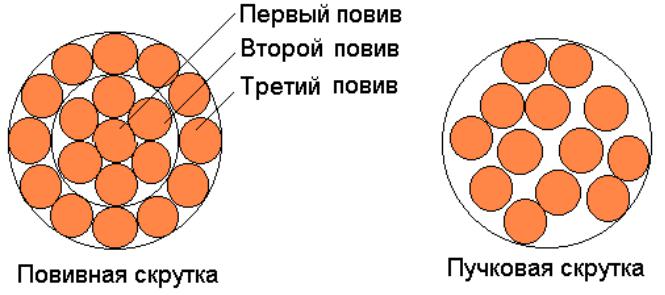

Повивная и пучковая скрутки

В первом случае проводники, скрученные в отдельные группы, свивают в общий сердечник, покрывая его экструдированным полимером. При необходимости экранирования жилы обматываются фольгой или синтетическим материалом.

Обратите внимание! Такие кабели недорогие в производстве, но в эксплуатации из-за усталости металла через некоторое время разрушается сердечник.

Пучковая технология по-своему уникальна, так как жилы скручиваются пучками вокруг сердечника, и в месте изгиба сжатие и растяжение происходят одновременно на всех составляющих кабеля, что снижает нагрузку на отдельные элементы. Кабели такого типа более дорогие, но при этом и срок их эксплуатации намного дольше.

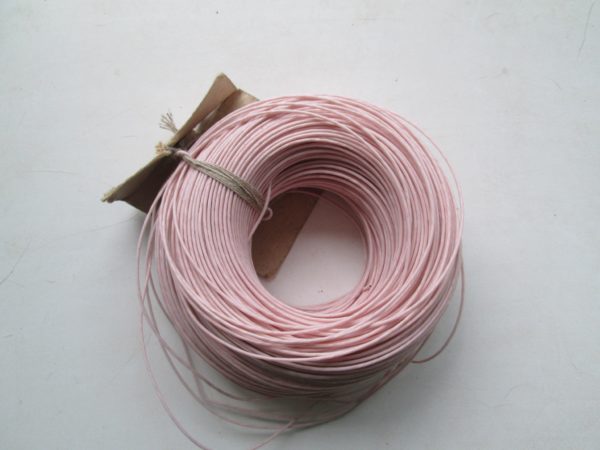

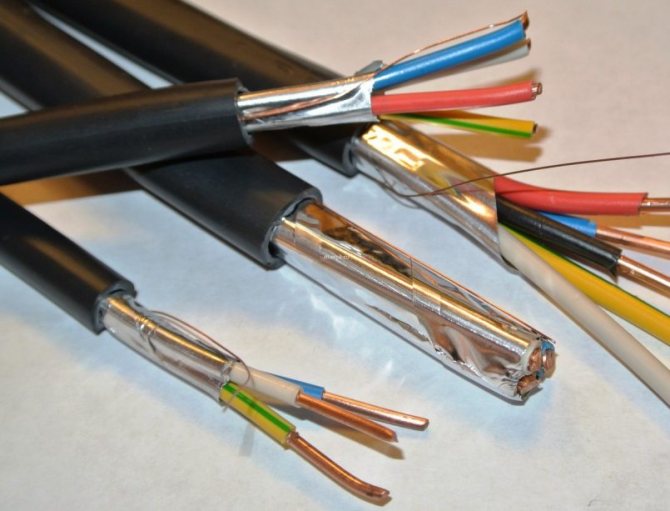

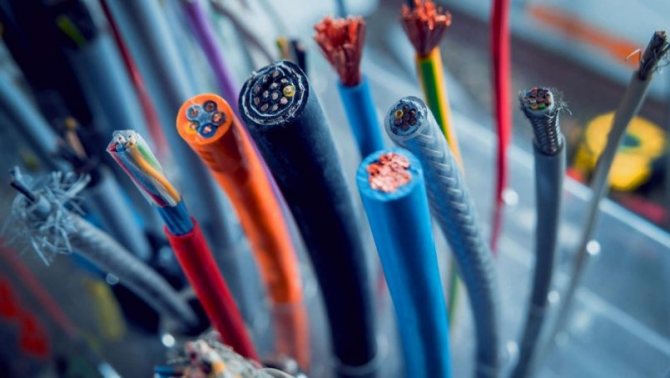

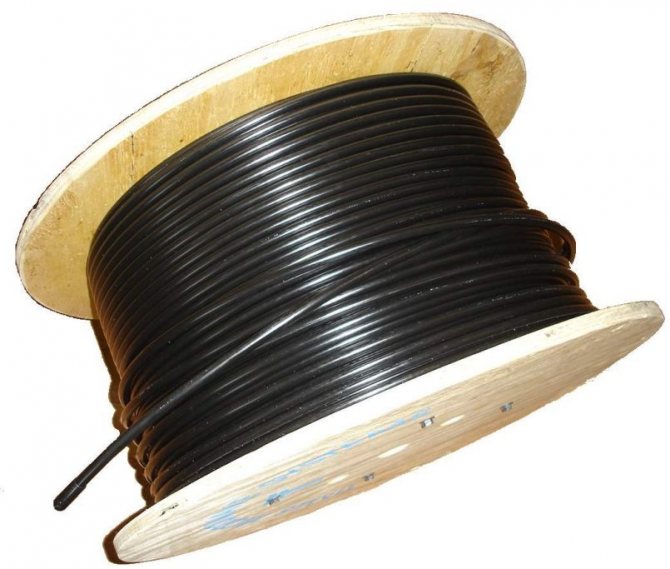

Фото медных проводов и кабелей
