В России принята определенная маркировка асинхронных электродвигателей. Чтобы подобрать подходящий для ваших целей агрегат необходимо знать, как расшифровываются буквы и цифры маркировки. Мы опишем это на конкретном примере.

Расшифровка обозначения электродвигателей

Электродвигатели являются наиболее популярными на рынке механизмами. Все от того, что применяются они практически везде: начиная от автомобилей заканчивая станочными устройствами. Чтобы не ошибиться при выборе мотора, необходимо знать расшифровку обозначения электродвигателей. Еще четверть века назад такой вопрос не стоял, ведь у различных заводов маркировка эл. двигателей была идентична, более того регулировалась различными предусмотренными законом документами.  В основном на рынке присутствовали такие марки как А, А2, АО2, 4А, 4АМ. Лишь моторы, которые производились в странах, входящих в Совет Экономической Взаимопомощи, отличались по обозначению. Так в Венгрии вместо маркера 4АМ применялся маркер МО. Подробнее с маркировками электродвигателей и их современных аналогов Вы можете ознакомиться в этой статье. В наше время каждый завод использует свою маркировку, которая состоит из 9 основных частей, каждую из которых мы подробно разберем ниже.

Расшифровка марки электродвигателя

Рассмотрим для наглядности на примере асинхронного электродвигателя АИР (АД). Эти трехфазные эл. двигатели появились как замена устаревшим моделям более ранних серий.   Из данных, содержащихся в отметке, можно узнать сведения из разнообразных технических параметров, способе крепления двигателя, конструктивном исполнении и так далее. Рассмотрим на примере нижеуказанной маркировки:

1 – марка двигателя (А – асинхронный, И – унифицированной серии);
2 – привязка по присоединительным размерам (Р – согласно стандарту Р51689, все двигатели данного стандарта взаимозаменяемы);
3– модификация АД (важно понимать, что порой применяют несколько обозначений):

• в данном случае Р показывает, что это двигатель с повышенным пусковым моментом,

• буква С обозначала бы, что это АД повышенного скольжения,

• Е, 3Е, ЕУ – указывают на монофазные или однофазные двигатели,

• В – встраиваемый,

• П – пристраиваемый,

• Х – говорит о наличии станины из алюминия,

• К – оснащен фазным ротором,

• Ф – АД с системой принудительного охлаждения;

4 – габарит АД (расстояние от центра вала до опорных лап в миллиметрах);
5 – размер длины станины (происходит от англоязычного short, medium, long: S, M, L соответственно);
6 – длинна сердечника при определенном, одинаковом установочном размере (по возрастанию от A до С, отсутствие какого-либо маркера априори означает, что при данном установочном значении имеет место быть лишь одна длина сердечника);
7 – число полюсов: 2, 4 и так далее (если двигатель многоскоростной, то используется немного другая маркировка: 2/4, 8/6/4 и так далее);
8 – индекс по которому определяется вариация двигателя:

• Б – обозначает, что предусмотрена защита от температур (Б1 показывает, что установлен датчик температуры подшипника, а Б2 указывает на антиконденсатный подогреватель),

• Е – указывает на наличие встроенного тормоза (если стоит маркировка Е2 присутствует ручной растормаживающий агрегат),

• А – предназначен для установки на атомных станциях,

• Л – для лифтов, грузоподъемников,

• С – для штанговых насосов,

• СШ – для сушильных камер,

• Ш – АД для промышленных портняжных машин,

• Н – малошумный двигатель,

• Х2 – химстойкие,

• Ж – наличие специального выходного конца вала,

• и так далее;

9 – климатическое исполнение  и категория размещения (ХЛ, УХЛ и так далее, более подробно можно посмотреть в ГОСТ15150).
Так же при заказе электродвигателя необходимо указывать его монтажное исполнение, напряжение питания и степень защиты.

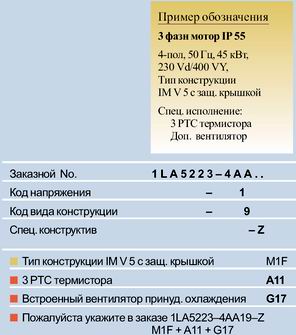

Возможные встраиваемые опции электродвигателей SIEMENS

Маркировка двигателя по климатическому выполнению

Существует общепринятая маркировка климатического выполнения движка:

  • Умеренный климат – У.
  • Прохладный климат – ХЛ.
  • Влажный тропический климат – ТВ.
  • Сухой тропический климат – ТС.
  • Тропические климаты обоих видов – Т.
  • Общеклиматическое исполнение (любые районы суши) – О.
  • Прохладный умеренный морской климат – М.
  • Морской тропический климат – ТМ.
  • Неограниченный район плавания – ОМ.
  • Любые районы на море и на суше – В.

ТАБЛИЦА2

Примечание:
В случае возникновения трудностей с оптимальным подбором электродвигателей Siemens, специалисты Торгового Дома «Техпривод» окажут Вам квалифицированную помощь.

Маркировка двигателя по категории размещения

Для маркировки по категории размещения используются цифры от 1 до 5, где:

  • 1 — работа на открытом воздухе.
  • 2 – работа под навесом или в помещении со свободной циркуляцией воздуха.
  • 3 – работа в закрытом помещении со значительно меньшими, чем на улице, колебаниями влажности и температуры, а также с минимальным воздействием пыли и песка.
  • 4 – работа в закрытом вентилируемом и отапливаемом помещении (с регулируемыми климатическими условиями).
  • 5 – работа во влажном помещении (под землей, с продолжительным наличием воды и испарений, с возможной частой конденсацией).

Маркировка двигателей по степени защиты

Степень защиты подразумевает исключение возможности попадания твердых тел и капель воды внутрь механизма и соприкосновения человека с движущимися и токопроводящими узлами. Электродвигатели в защищенном выполнении обозначаются цифрами и буквами — 1Р23 или IP22. Агрегаты в закрытом выполнении маркируются IP44.

Зная расшифровку маркировки асинхронных электродвигателей, вы сможете подобрать модель, оптимально подходящую для эксплуатации в заданных условиях и отвечающую требованиям экологической и технической безопасности.
