ответвительный зажим

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся. Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность. Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены. В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП.

Как подключиться к сип ? | Зажим для ответвления

Подключиться к Самонесущему Изолированному Проводу (далее просто СИП), даже находящемуся под напряжением, вам может потребоваться в различных ситуациях, например, если вы захотите «запитать» частный дом, дачу или просто строительную площадку с бытовкой, размещенной на ней.
В настоящее время СИП, совмещающий в себе ряд бесспорных преимуществ над проводами других типов, пришел на смену знакомым всем оголенным алюминиевым проводам, используемым ранее для передачи электроэнергии в воздушных силовых сетях. Поэтому,скорее всего именно к СИП вам придётся подключаться на опорном столбе, делая ответвление от основной магистрали электросети к своему вводному распределительному устройству (ВРУ) на участке или в доме.

Еще один важный момент заключается в том, что ради вас вряд ли будут обесточивать целую питающую линию, ведь к ней подключены и другие потребители, соответственно подключаться придется к проводам, находящимся под напряжением.

Все эти сложности, а также некоторые другие, решает гениальная по своей простоте и реализации арматура для СИП, а именно герметичные прокалывающие ответвительные зажимы .

В принципе, в этом ёмком названии уже отражены все основные свойства зажима. Пока не буду подробно описывать конструкцию и примененные в этой арматуре для самонесущего изолированного провода (СИП) решения, тем более, что разновидностей зажимов для различных вариантов подключения множество, лучше сразу покажу как это работает, как зажим позволяет достаточно просто подключиться к СИП .

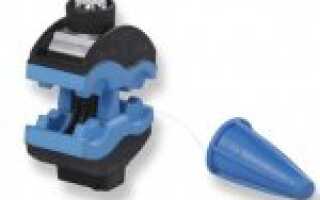

Теперь давайте рассмотрим процесс подключения к СИП с помощью прокалывающего ответвительного зажима Р 616R (6-95/1,5-16кв.мм) производства компании НИЛЕД , вы увидите, как это легко!

Кстати, вот эти цифры « 6-95/1,5-16кв.мм » в маркировке зажимов для сип, означают возможные сечения провода для каждой из клемм. Конкретно в этом прокалывающем ответвительном зажиме, можно подключить к СИП сечением от 6 до 95мм.кв, провод сечением от 1,5 до 16мм.кв.

Итак, для того чтобы подключиться к СИП нам понадобится:

— Силовая линия СИП, к которой мы и будем подключаться

— Прокалывающий ответвительный зажим

— Сип которым будет выполнено ответвление

Кроме вышеперечисленного крайне желательно использовать индивидуальные средства защиты от поражения электрическим током, перчатки из диэлектрических материалов, резиновый коврик и т.п., а также диэлектрический ручной инструмент, в данном случае гаечный ключ. И хотя конструкция прокалывающих ответвительных зажимов и технология их подключения к сип исключает возможность поражения током, стоит перестраховаться.

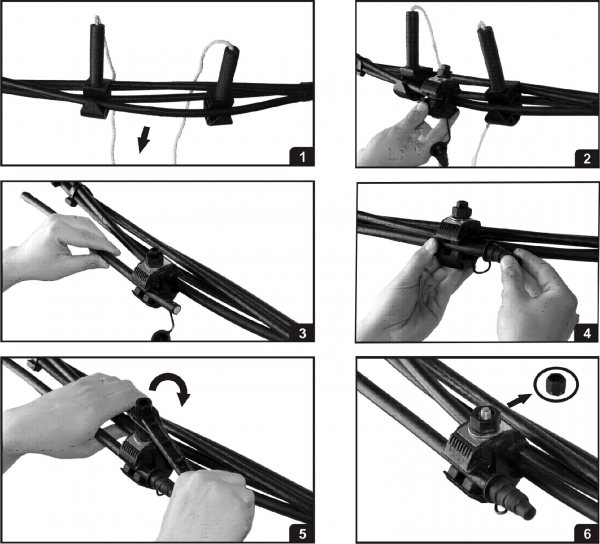

Подготавливаем сип магистральной линии , в зависимости от типа сети ( 220 или 380 ), она будет состоять минимум из двух или соответственно из четырех проводов. В случае сети 220 вольт – это фаза и ноль, а в случае 380 вольт – три фазы и ноль.

Обычно провода магистральной линии переплетены между собой, поэтому для удобства подключения необходимо отделить поочередно каждый провод . Если у вас нет специального диэлектического клина для этого, можно использовать деревянный колышек или рейку, достаточно прочную и в то же время компактную.

Вставив клин между требуемым СИП и остальными проводами, раскручиваем пучок в направлении обратном переплетению . Обычно достаточно сделать пару оборотов, для удобства подключения к СИП.

Затем надеваем прокалывающий зажим на выбранный СИП . Как вы могли заметить, конструкция ответвительного зажима выполнена таким образом, что клемма, для магистрального провода, сквозная, она предназначена для подключения к неразрывному проводу, а клемма для ответвления от магистрального СИП с одного конца герметично закрыта колпачком и поместить в неё СИП можно только, с одной стороны.

После того, как зажим установлен на магистральном СИП, помещаем до упора во вторую, свободную клемму, провод ответвления , в нашем случае это СИП сечением 16 мм.кв.

До этого необходимо аккуратно выпрямить провод или отрезать согнутую часть так, чтобы край СИП, помещаемый в зажим был прямым, как показано на рисунке ниже.

При подключении обязательно соблюдайте цветовую маркировку проводов . И, например, к СИП с голубой полосой, подключайте через зажим аналогично промаркированный провод.

Теперь, когда в зажиме находятся оба СИП, магистральный и ответвительный, гаечным ключом начинаем закручивать болт на прокалывающем зажиме . На выбранной нами ответвительной арматуре от НИЛЕД у болта вы увидите две головки, одну под другой, затягивать необходимо именно верхнюю, сейчас объясню почему.

В конструкции зажима установлен болт с двумя головками, при затягивании он давит на пластину, которая толкает контактные ножи, прорезающие полиэтиленовую изоляцию СИП. Верхняя головка у этого болта отрывная , когда будет достигнут определенный момент затяжки, требуемое усилие, то он отпадёт.

Если простыми словами, то когда контактные ножи прорезав изоляцию сип достигнут алюминиевых жил и упрутся в них, создав надежный контакт, а вы будете продолжать затягивать, то верхняя шляпка просто отпадёт. Тем самым токопроводящие жилы СИП будут защищены от разрушения, не правда ли гениальное решение?

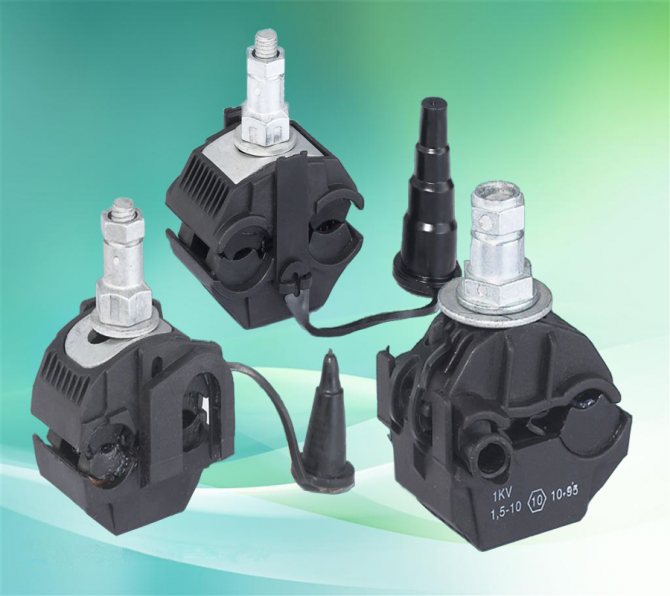

Разновидности зажимов

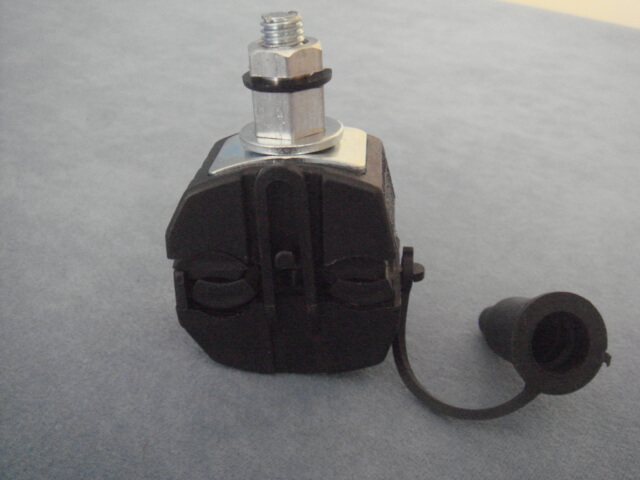

На многих моделях имеется съемная изолированная заглушка, которая призвана обеспечить восстановление изоляции на ответвительном прокалывающим зажиме для СИП. Безопасные работы с устройством гарантированы отсутствием доступа к токопроводящим элементам. Также стяжной болт изолирован от частей зажима, имеющих контакт с напряжением.

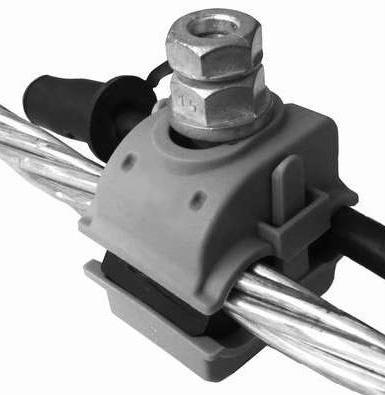

ответвительный зажим

Существуют такие виды прокалывающих зажимов:

  • Малогабаритный ответвительный зажим Р 4. Разработан и применяется для освещения уличных дорог, доставки электрической энергии потребителю. Соединяет магистральные жилы 6-95 мм кв. с проводами, имеющим сечение, равное 1,5 – 6 мм кв.
  • Ответвительный зажим для разделения линии проводов для подключения дома Р 625. Имеет конструктивную особенность в виде контактных элементов с применением луженой меди. Применяется для ответвления в дом или уличного освещения. Магистральное сечение – 6 – 150 мм кв., ответвление – 2,5 – 25 мм кв.
  • Зажим прокалывающий для СИП Р 645. Соединяет магистрали сечения 6 – 150 мм кв. с медным или алюминиевым ответвлением сечения 4 – 35 мм кв.
  • Зажим Р 70. Несущая магистраль имеет 25 – 150 мм кв. сечение, а разветвление – 25 – 120 мм кв.

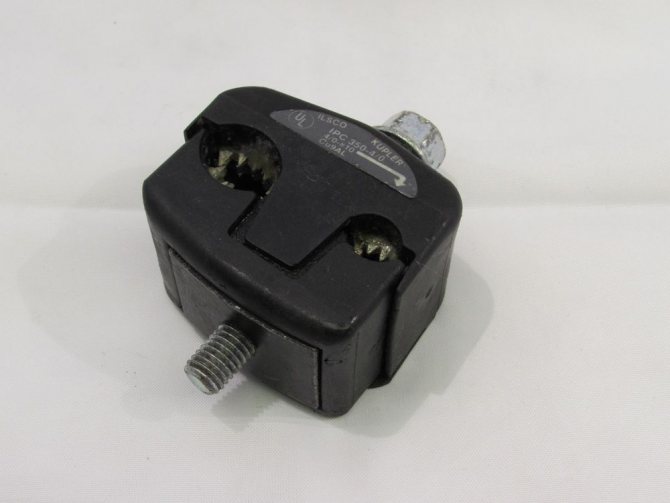

    зажим ответвительный для сип

Область применения прокалывавших зажимов и их характеристики

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.


Соединение с использованием влагозащищенного зажима проводов СИП

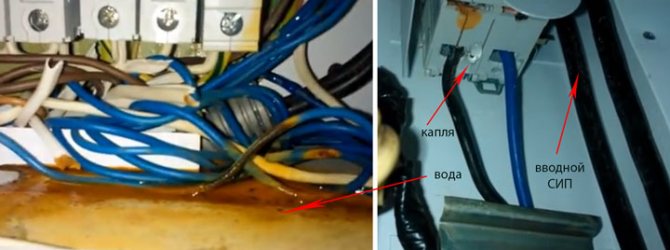

Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии. Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги. Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.

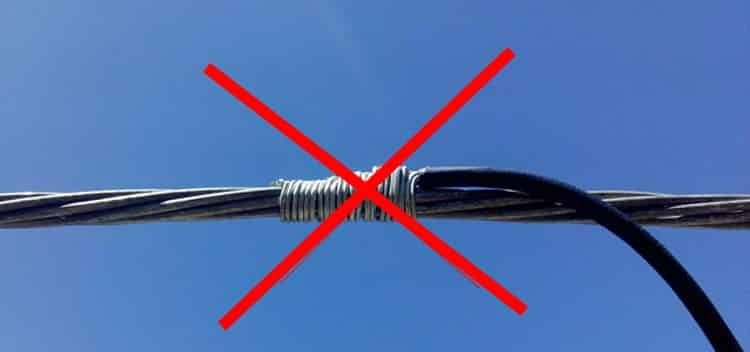

Скрутка не только ненадежный, но и небезопасный способ подключения

Соединительные зажимы

Для обеспечения надежной передачи тока от воздушных линий к трансформатору или другому потребителю тока по кабелю СИП в месте их соединения используют специальные прокалывающие зажимы для СИП. Они устроены следующим образом:

  • Материал, из которого изготовлен корпус – дюралевый сплав либо армированный с помощью стекловолокна полимер. Он выдерживает существенные нагрузки и воздействия различных атмосферных явлений, что позволяет обеспечивать надежность и безопасность соединения в любых климатических условиях;
  • Специальные пластины из проводящего материала, оборудованные специальными зубьями. Именно они прокалывают изоляцию и обеспечивают передачу электричества от воздушной линии к приемнику тока по СИП кабелю;
  • Несколько болтов (но бывает, что обходятся и одним) для фиксации. Особенность такого крепления в том, что головки у болтов срывные, а значит, применить их можно только один раз. Такое инженерное решение реализовано с целью обеспечения безопасности.


Устройство зажима

Такая конструкция обладает следующими преимуществами:

  • Контакт между магистральным проводом и ответвлением будет стабильным и герметичным, что обеспечит надежное энергоснабжение и отсутствие сбоев при передаче электричества;
  • Высокий уровень безопасности, что особенно важно, поскольку магистральный провод находится под напряжением до 1000 В. Это обеспечивается наличием качественной изоляции из сшитого полиэтилена, а также тем, что крепежные болты не соединены с контактными клеммами;
  • Простота монтажа. Зажим устроен таким образом, что не требуется с кабеля СИП снимать изолирующий слой для обеспечения соединения с магистралью, достаточно просто вставить его в отверстие прокалывающего устройства и затягивать болт до момента, пока его головка не будет сорвана.

Перечень основных характеристик

Характеристики зажимов данного типа определяются следующими параметрами:

  • Числом ответвительных СИП, которые подключаются к магистральной жиле (как правило, от одного до четырех).
  • Сечением жилы магистрали (мм 2 ).
  • Сечением СИП (мм 2 ).
  • Максимальной токовой нагрузкой (А).
  • Весом изделия (г).

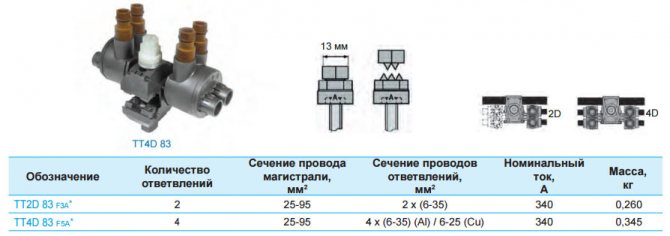

В качестве примера приведем таблицу характеристик соединительной арматуры НИЛЕД.

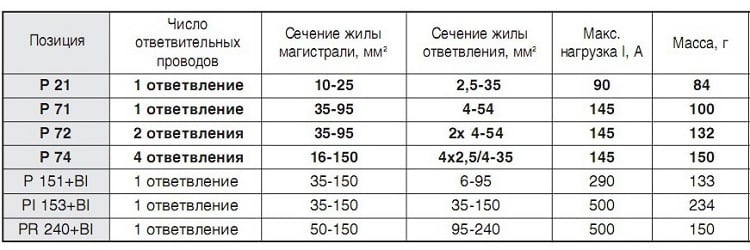

Характеристики соединительных зажимов НИЛЕД

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

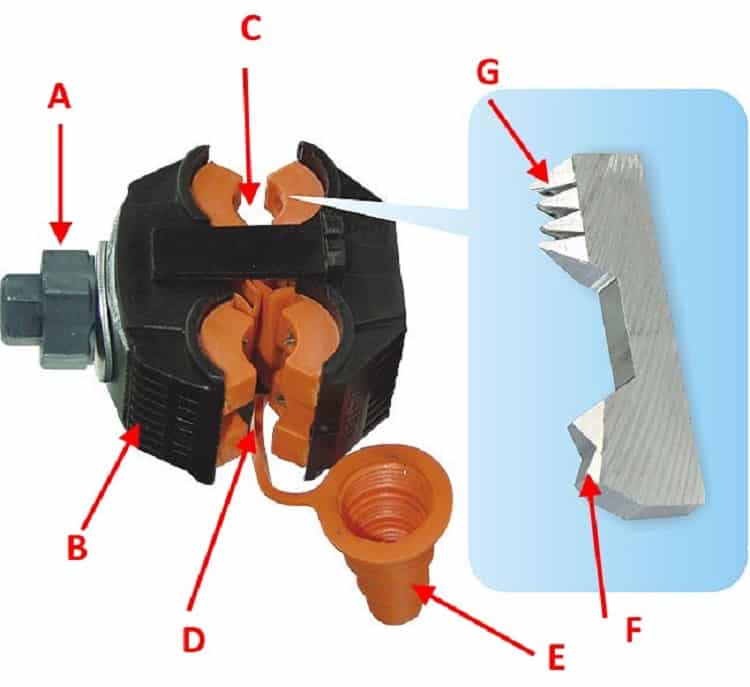

Конструкция прокалывающего зажима для СИП

Обозначения:

  • А – затягивающий болт.
  • В – герметичный корпус.
  • С – проушина под СИП.
  • D – проушина под магистральную жилу.

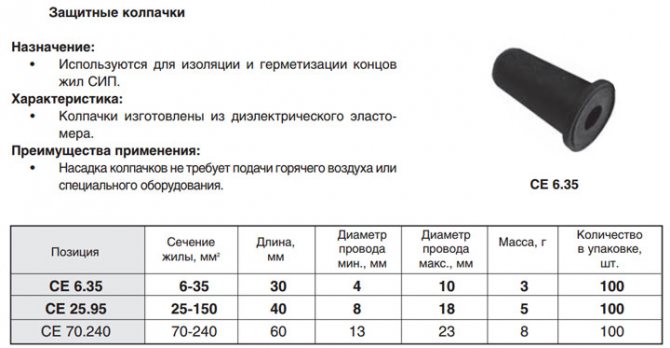

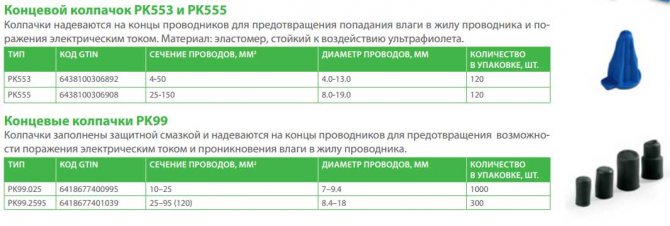

  • Е – колпачок, надевается на конец СИП для обеспечения изоляции.
  • F – контактная площадка для магистральной жилы.
  • G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой. Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия.

Особенности монтажа

Прежде чем установить и пользоваться зажимами, надо учесть ошибки, которые допускают потребители при монтаже:

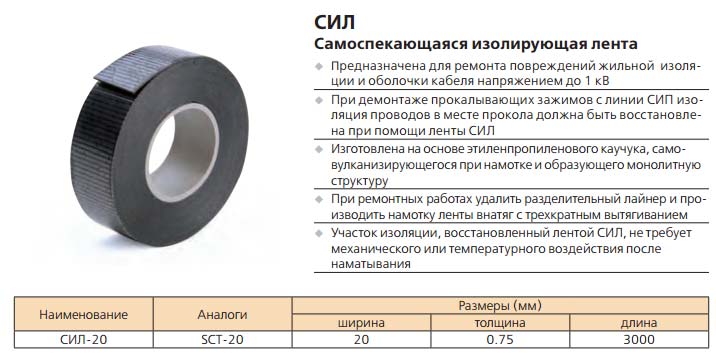

  1. Нельзя пытаться раскрутить головку после ее закручивания. Она работает только на закрытие, повторно зафиксировать ее не выйдет. Если крепление неверное, то винт надо поменять.
  2. Не допускается установка в изделие больше одной жилы. Контакт получится ненадежным.
  3. Не допускается соединение жил провода СИП при монтаже — это нарушает технику безопасности и повышает вероятность замыкания и возгорания.

При подключении прокалывающего зажима СИП нужно использовать диэлектрические клинья.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.


Прокалывающий зажим для соединения СИП-СИП

Самые распространенные виды электрических зажимов

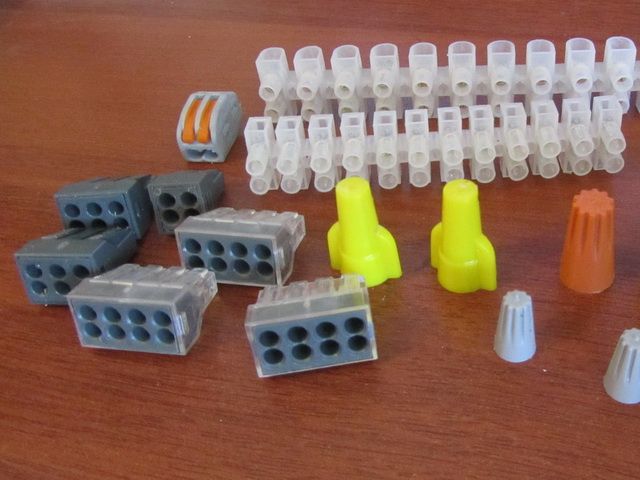

Клеммы для проводов
В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

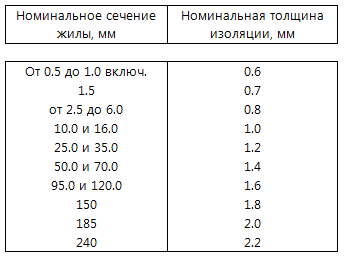

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

  • диаметр проводов;
  • класс изоляции;
  • количество контактных точек;
  • токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

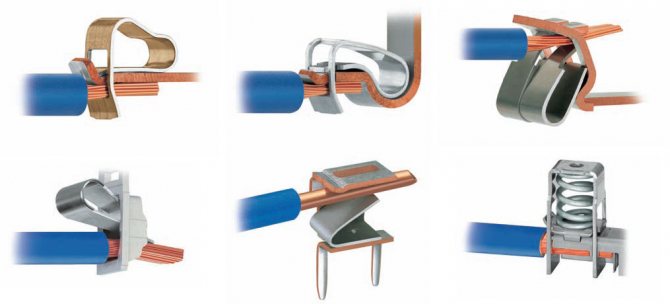

Механизмы зажимных клемм самоподтягивающихся
Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы


Зажимные колпачки
Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

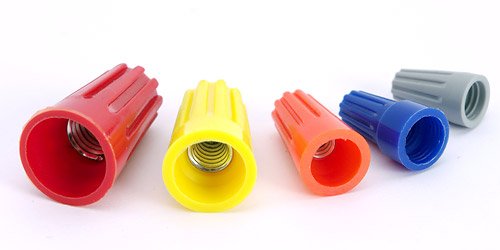

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

  • без упорных выступов;
  • с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм


Кабельный прокалывающий зажим
Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

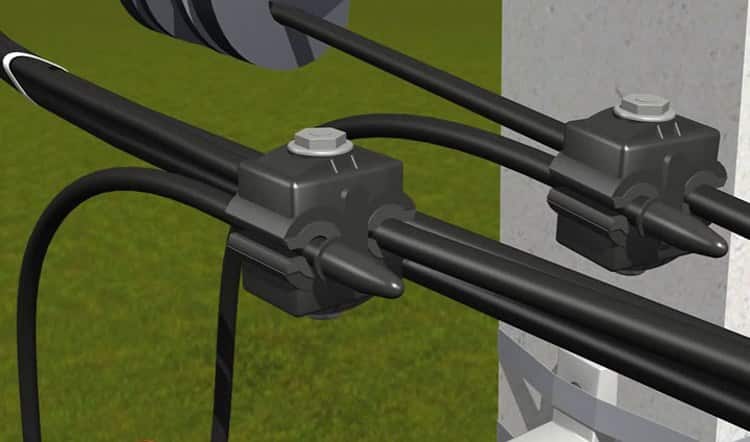

Соединение с использованием влагозащищенного зажима проводов СИП
С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

  • с одним болтом;
  • с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

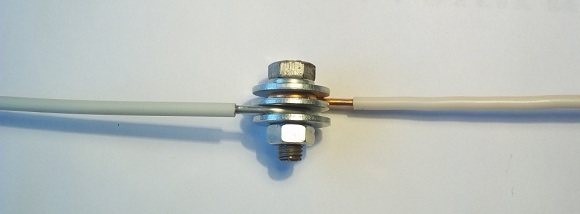

Болтовое соединение проводов
Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

  • болт соответствующего диаметра;
  • гайка;
  • шайбы;
  • контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья).

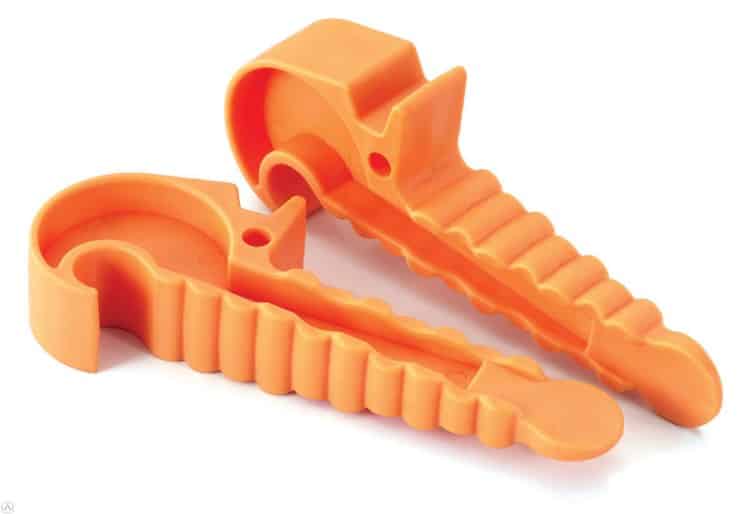

    Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

Проколы для кабеля СИП – конструкция, выбор и установка

Кабель СИП в основном используется для прокладки силовых электрических сетей воздушным способом, а также часто применяется для осветительных систем. Поэтому его востребованность достаточно большая.

Нередко электрическая система является разветвленной, где к основной линии присоединяются несколько участков. Чтобы избежать расшивки кабеля на жилы с последующим соединением и их изоляцией, используются так называемые проколы для кабеля СИП, по-другому – прокалывающие зажимы для проводов.

Основные производители устройств

Кабель СИП 2: технические характеристики

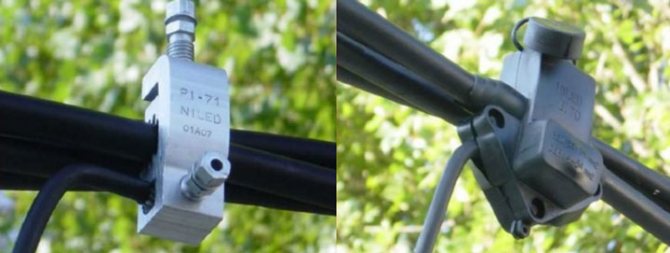

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

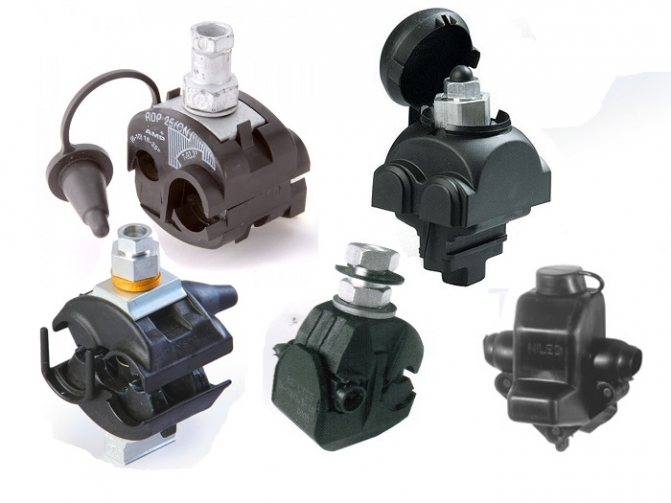

Наиболее популярные зажимы

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Конструктивные особенности зажимов

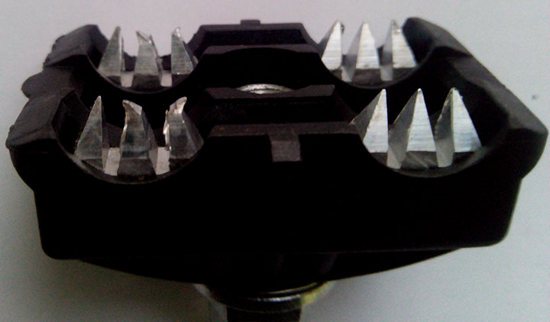

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Внимание! Зажимы для проводов СИП могут быть использованы для подключения участка к действующей магистрали без предварительного ее отключения. То есть, все работы можно производить под напряжением.

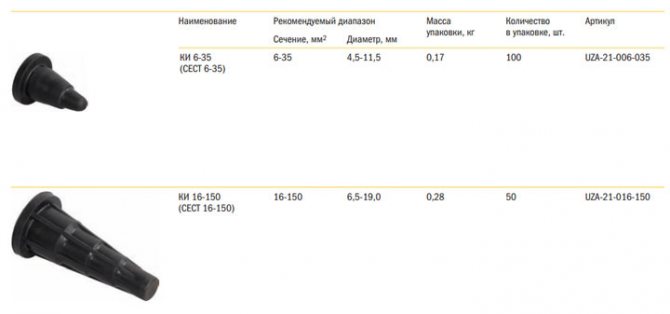

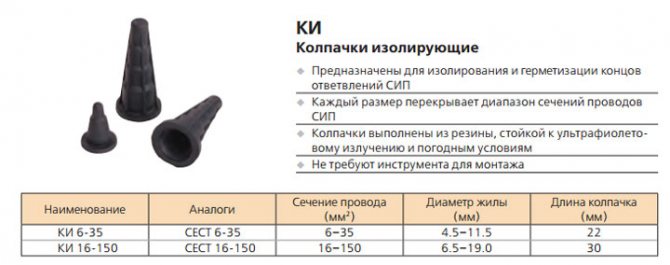

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Технические особенности

Зажимы предназначены для крепления только алюминиевых или медных изолированных проводов. Затяжка болтов проводится посредством срывной головки размером 13 мм. Головка изготовлена из алюминия, само устройство реализуется в открытом виде для облегчения установки.

Модели зажимов Р 70, Р 150, Р 240 имеют защитный колпачок со съемным вариантом исполнения конструкции.

Зажимы типа Р 617, Р 619 и Р 14 разработаны с отдельной фиксацией проводов для каждой линии. Применяются в местах, где необходимо разветвление нескольких магистралей. Основная токопроводящая линия фиксируется зубчатым креплением, а ответвлительная — требует снятия изоляционного материала.

Как выбрать правильно

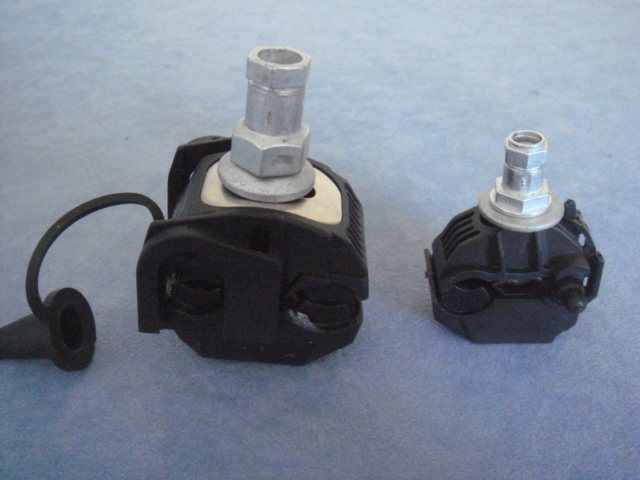

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Как правильно установить

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

  • Ответвительный зажим надевается на действующую линию.
  • Во второй желоб вставляется конец провода для участка ответвления.
  • Вручную закручивается головка болта до упора.
  • Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

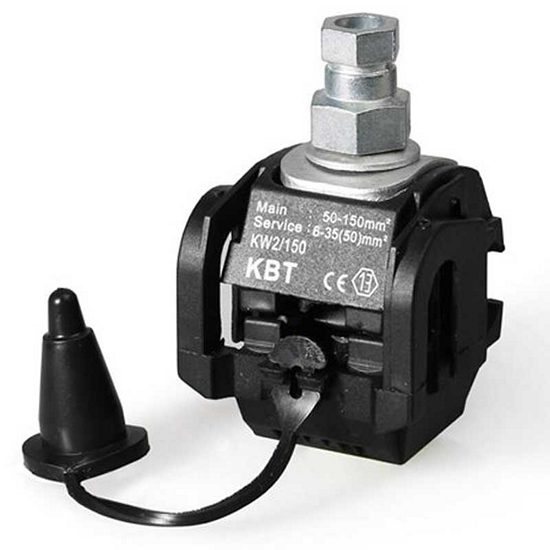

Прокалывающий ответвительный зажим для СИП

СИП — это самонесущий изолированный провод. Самонесущим он называется потому, что в его составе, как правило, в нулевой жиле или отдельно, присутствует сердечник из стальной проволоки, который позволяет проводу не растягиваться под собственным весом. Этот провод предназначен для использования в воздушных линиях электропередачи, то есть для протяжки «на высоте». Кроме того, именно им обычно осуществляется протяжка воздушной линии от магистрали до дома.

Конструкция этого провода не предполагает использования клеммников и уж тем более скруток. Более того — прямое соединение двух проводов СИП вообще не производится, так как по ним может передаваться ток напряжением до 35 кВт. Для электрического сопряжения самонесущих изолированных проводов используются специальные прокалывающие зажимы.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа «крокодил» и другие.

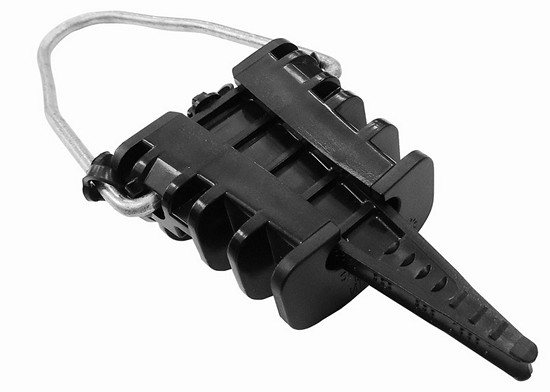

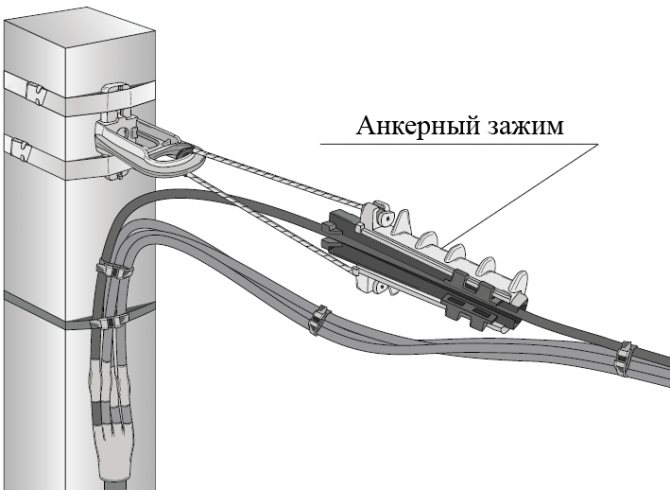

Зажимы анкерного типа под крепление


Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

  • модели под самонесущие системы;
  • модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

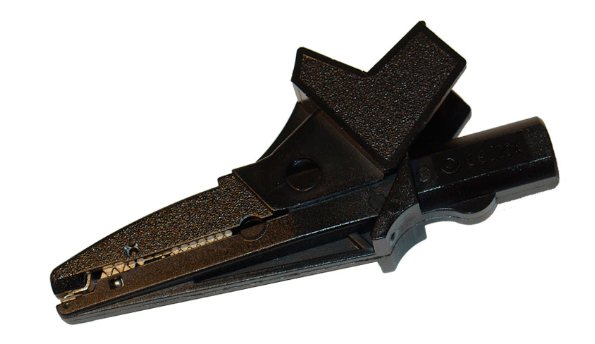

Тестовый зажим «крокодил»
Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются «крокодилы». Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Принцип работы

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Устройство и принцип работы

Зажимы, представленные в магазинах, призваны проделывать свою работу максимально быстро, кроме того технология их использования обеспечивают безопасность дальнейшей эксплуатации. Эти положительные свойства прокалывающих зажимов СИП связаны с использованием в их конструкции качественных материалов, что связано с неукоснительным соответствием российским и международным электротехническим стандартам и постоянным контролем производства.

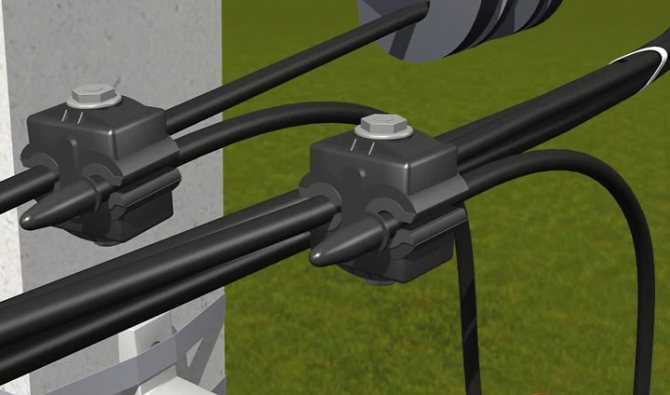

Ответвление провода от ВЛ

Есть несколько основополагающих факторов, о которых нужно иметь представление касательно работы прокалывающего зажима для провода СИП:

  1. Необходимо обеспечить контакт между двумя жилами. Прокол необходимо выполнить между основной жилой и ответной. Таким образом обеспечивается грамотная работа всей системы.
  2. Жилы необходимо пропустить через специальные отверстия на корпусе зажимного изделия. С этой целью нужно оттянуть верхний болт для соединения. Эта операция выполняется до тех пор, пока не произойдет срыв головки болта.

Внешняя часть современного зажима для прокола проводов СИП покрыта слоем качественного стекловолокна. Рабочая часть прокалывающего устройства изготавливается из прочных полимерных материалов. Таким образом обеспечивается гарантия, что сам зажимной механизм получит устойчивость от разрушения под воздействием солнечных лучей, а корпус не пропустит в себя влагу независимо от давления и общей сложности погодных условий.

Бесперебойное качество при использовании зажимов для провода СИП обусловлено их изготовлению согласно современным технологиям и неотъемлемым контролем качества готовой продукции на всех этапах производства. Исходя из использования качественных материалов срок службы прокола СИП составляет около 30-40 лет.

Производя монтаж ответвительных зажимов для провода СИП, нужно выполнить проколы насквозь через изоляцию, расположенную на жилах. Предположения, что это послужит негативным критерием для всей прочности электроустановки являются ошибочными. Перед работой необходимо убедиться, герметично ли место крепления прокола.

Ответвление от ВЛ

Следует помнить и серьезно отнестись к тому факту, что монтаж прокалывающего зажима должен выполняться грамотно и с первого раза. Снять его после установки уже не удастся. Эксплуатация устройства дважды также исключена.

О том, как выполняется установка изделия, вы можете узнать, просмотрев видео:

Конструкция

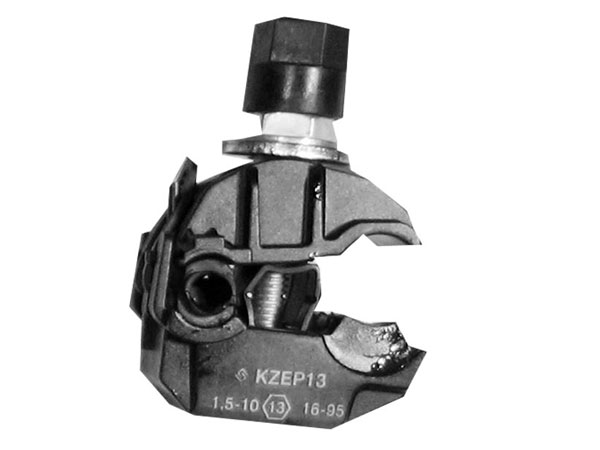

Конструктивно зажим СИП состоит из:

  1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
  2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
  3. Системы крепления, основанной на применении срывной калиброванной головки винта.
  4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Обратите внимание: несмотря на присутствие винта, дающего возможность рассоединить зажим, все прокалывающие зажимы для СИП — одноразовые. Применение их повторно не допускается!

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Обратите внимание: каждый такой сжим, несмотря на наличие двух и более гнезд — это ОДИН электрический контакт! Соединение производится между проводами, вставляемыми в его гнезда параллельно! При попытке соединить этим зажимом два провода — ноль и фазу произойдет короткое замыкание. Поэтому, к примеру, при монтаже отводки в дом обычной однофазной линии потребуется минимум два зажима.

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

Принцип конструкции и установки

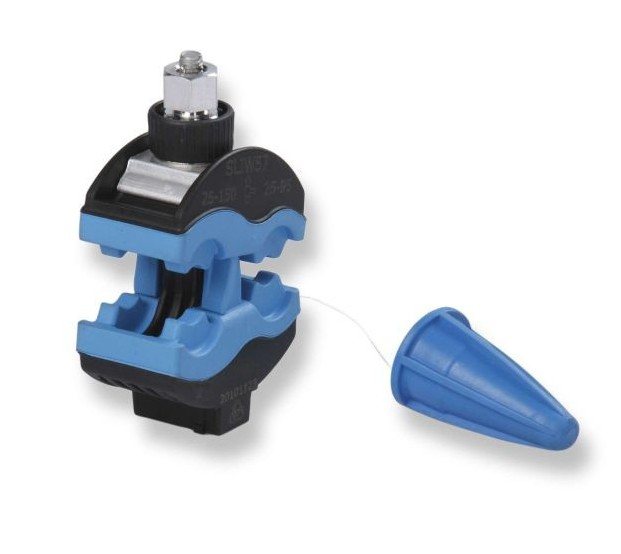

Корпус зажима для СИП производится из высокопрочного полимера и укрепляется армирующим слоем из стекловолокна. Благодаря особенностям этих материалов, корпус отличается стойкостью к ультрафиолету, а также полной герметичностью (никакая влага не проникнет во внутреннюю часть устройства).

Существует ряд важных нюансов, которые следует понимать для успешной установки зажима:

  1. Контакт между проводами должен быть надежным. Устанавливается приспособление между основным и подключаемым проводами.
  2. В прокалывающем приспособлении существуют отверстия, через которые и протягивается кабель. Чтобы обеспечить проведение этой операции, нужно подтянуть болт, расположенный сверху устройства.
  3. Установка зажима связана с прокалыванием изоляционного слоя проводов. Однако вопреки распространенному мнению, прокалывание кабелей совершенно не ослабляет конструкцию.
  4. Следует иметь в виду, что монтаж ответвительного прокалывающего механизма можно выполнить только один раз. Демонтаж устройства в будущем невозможен. Кроме того, приспособление непригодно для вторичного использования.

Достоинства ответвительных сжимов

В работе применение такой техники дает ряд неоспоримых преимуществ, в частности:

  1. Возможность работать под напряжением. С помощью зажима можно делать отводку от магистрального СИП, не обесточивая линию.
  2. Возможность соединять провода из разных металлов (медь и алюминий), при условии, что они одножильные.
  3. Контроль затяжки — с помощью срывной головки (в частности, в ответвительном зажиме Р95 она алюминиевая) или с помощью динамометра. В первом случае срыв головки означает достижение необходимого давления.
  4. Удобный способ демонтажа с помощью второго винта.
  5. Герметичность корпуса у соответствующих моделей. Испытания на герметичность проводятся в воде током повышенного напряжения.
  6. Компенсация температурных расширений.
  7. Скорость монтажных работ.
  8. Широкий диапазон калибров проводов, которые можно подключить таким способом.

Плюсы использования

Описание преимуществ от применения и установки таких приспособлений:

  1. У потребителя есть возможность работы с электросетью под высоким напряжением. Посредством зажима делается отводка от магистрального самонесущего кабеля, при этом не обесточивается линия.
  2. Допускается подключение проводников, жилы которых сделаны из различных металлов, к примеру, алюминия и меди. Но важно, чтобы эти кабели были одножильными.
  3. Возможность контроля фиксации благодаря срывной головке или посредством динамометра. В первом случае элемент выполнен из алюминия. Если произойдет срыв головки, это свидетельствует о том, что натяжение достигло нужного уровня.
  4. Упрощается процедура снятия благодаря использованию второго болта.
  5. Большинство современных моделей оснащаются герметичным корпусом. Проверяется этот параметр производителем посредством подачи высокого напряжения на изделие.
  6. Возможность компенсации температурных расширений.
  7. Быстрота установочных работ.
  8. Обширный диапазон видов кабелей, которые можно подключить этим методом.

Подробней об опасностях, связанных с использованием данного типа устройств, рассказал канал ЕКF.

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Ссылка на основную публикацию
